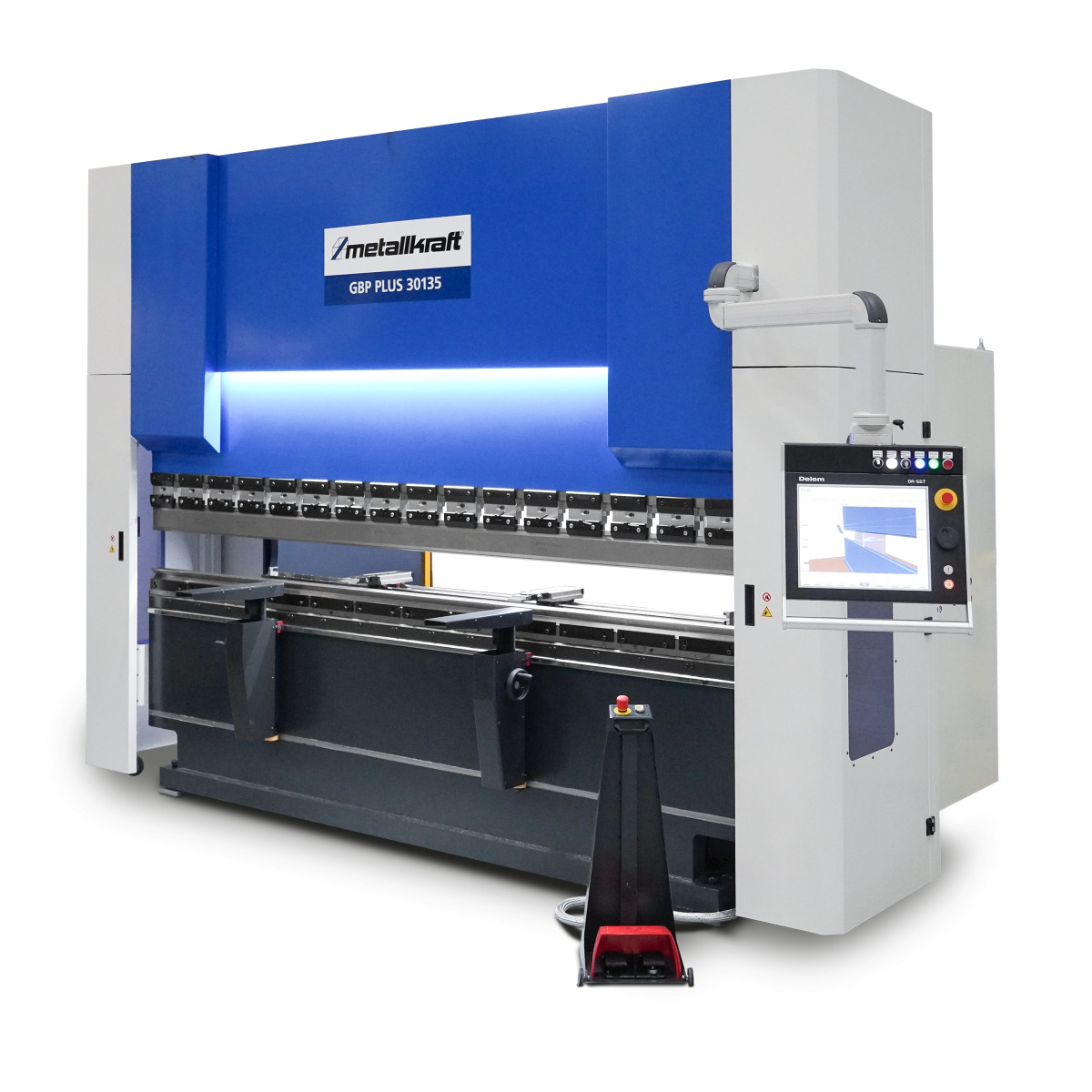

Metallkraft CNC-gesteuerte, hydraulische Gesenkbiegepresse GBP PLUS 40400
Standardausführung:

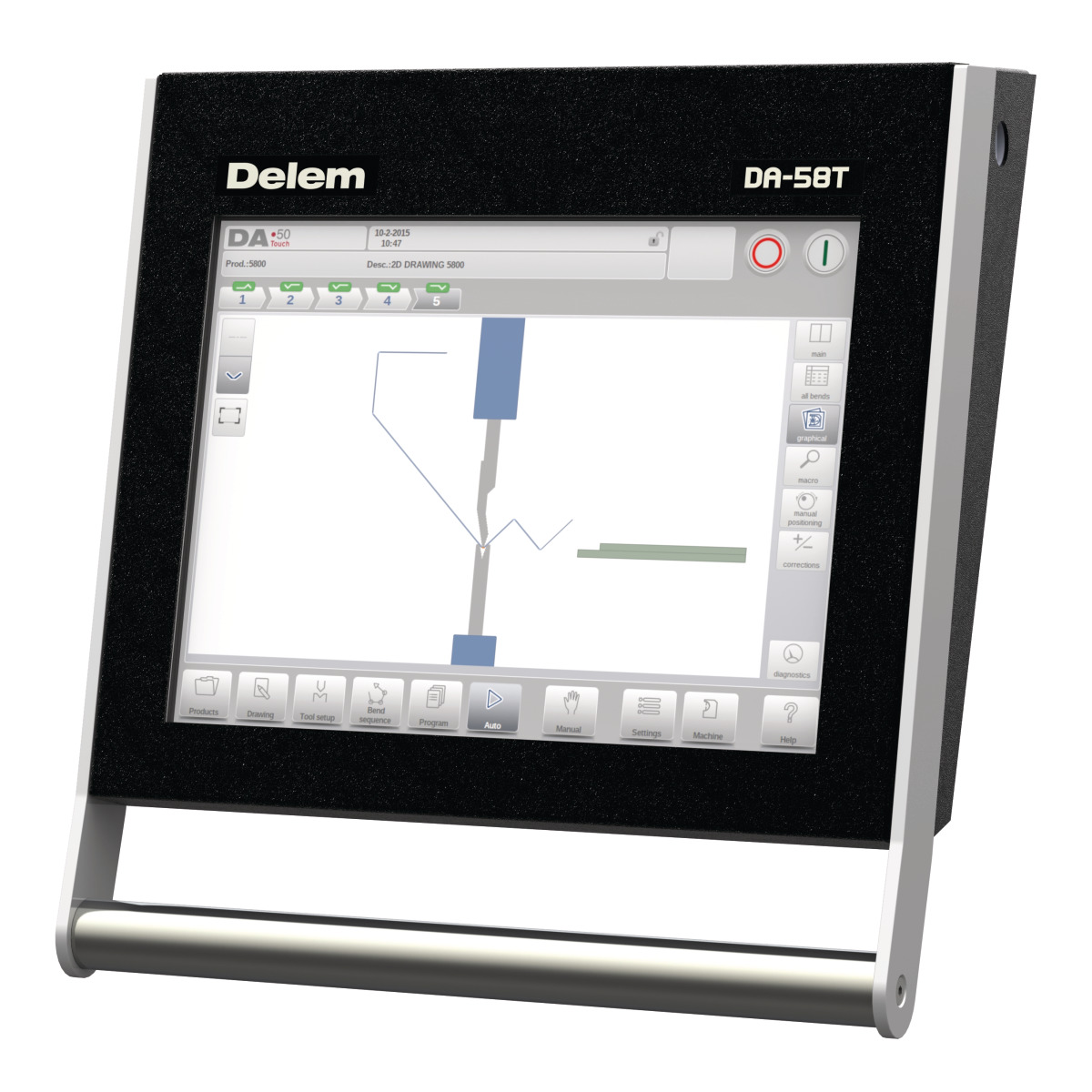

- Graphische 2D-CNC-Steuerung DELEM DA-58T mit Offline Software TL
- Zwei lineare Maßgeber (GIVI) am Pressbalken zur Kontrolle der gewünschten Position
- Qualitativ hochwertige Linearmaßgeber mit einer Genauigkeit von 0,01 mm
- CNC-gesteuerter Hinteranschlag mit zwei Hinteranschlagsfingern

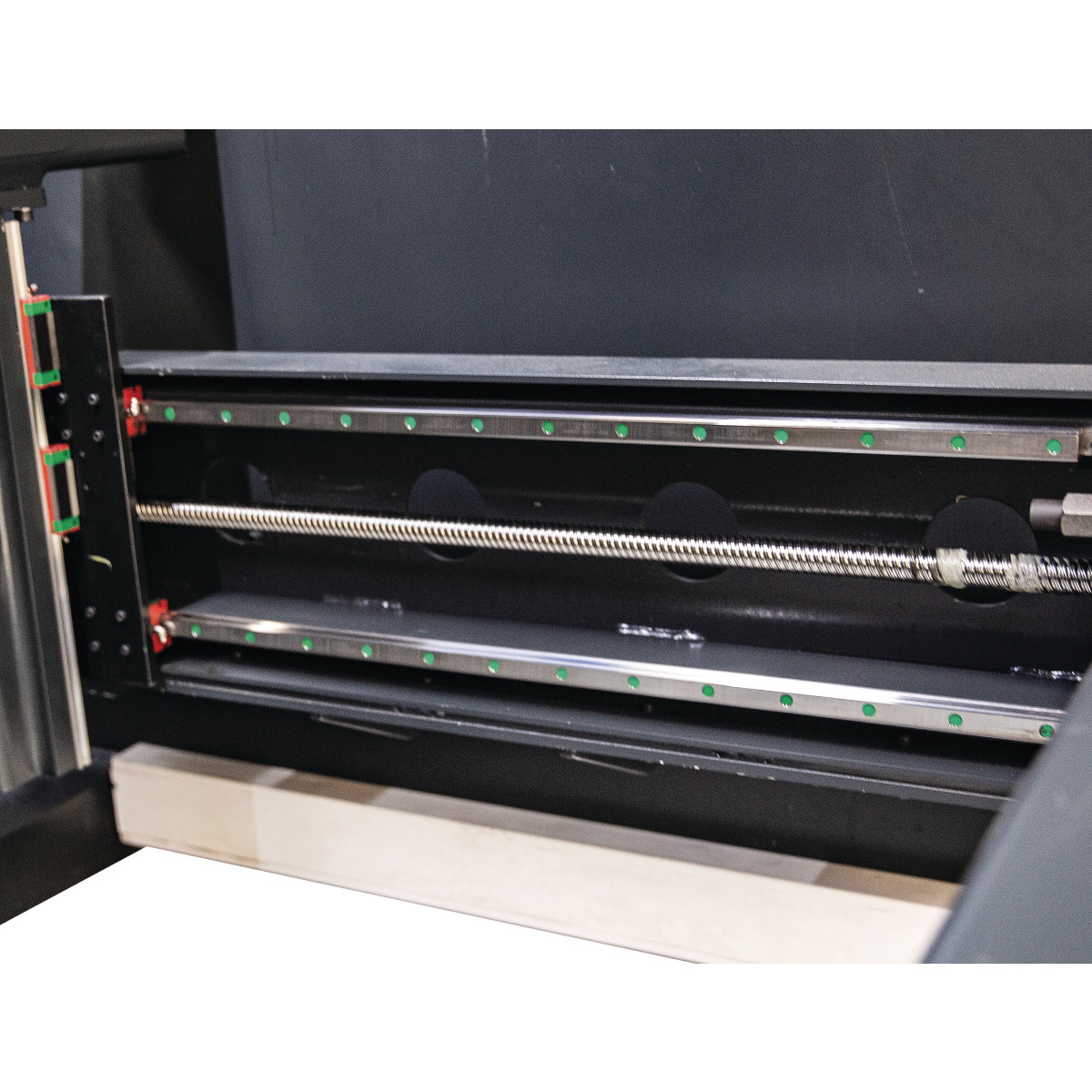

- X-Achse linear geführt und über Kugelumlaufspindeln durch Servomotor angetrieben
- R-Achse linear geführt und über Kugelumlaufspindeln durch Servomotor angetrieben
- Hinteranschlagfinger auf Linearführungen seitlich manuell verstellbar

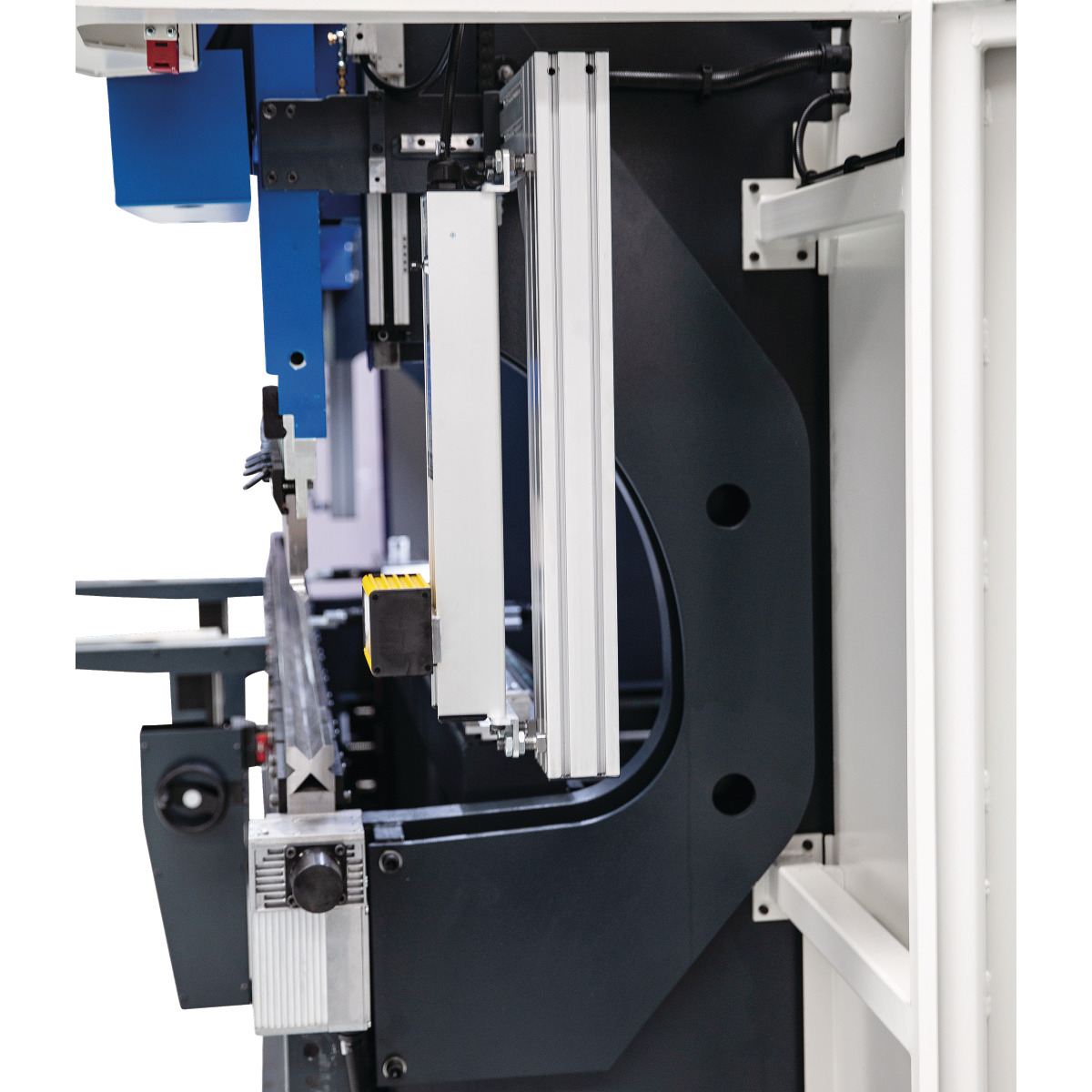

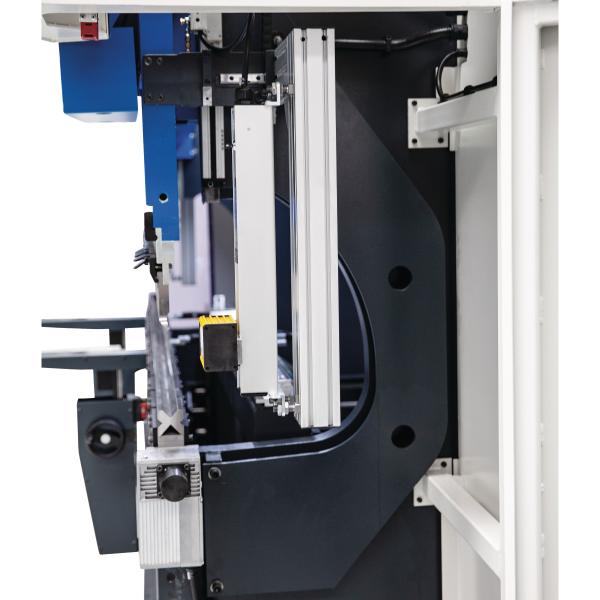

- Sicherheits-Laser Fiessler AKAS LC-II M mit Pressensicherheitssteuerung FMSC
- CNC-gesteuerte, motorische Bombiereinrichtung WILA zur Kompensation der Auffederung
- Bedienpanel an der rechten Maschinenseite an schwenkbarem Arm
- Massive und wartungsarme Flachführung des Pressbalkens

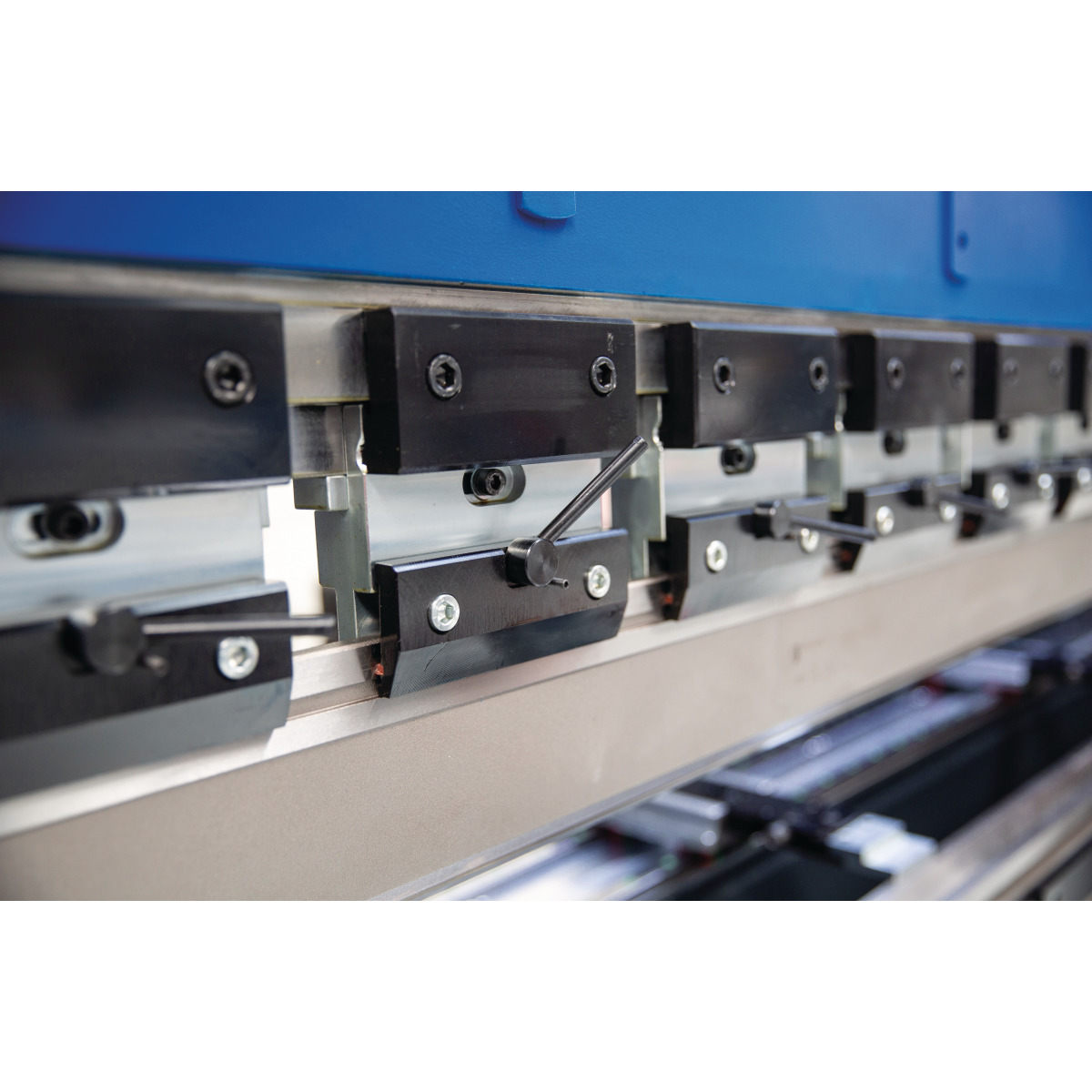

- Manuelle Oberwerkzeugklemmung (seitliche Entnahme), System Promecam/Amada
- Rehfuß Oberwerkzeug (Promecam/Amada), Höhe 105mm (3 x 835 mm / 1 x 805 mm sektioniert)
- Multi-V Matrize, Höhe 60 mm, V-Öffnungen 16/22/35/50 mm (3 x 835 mm / 1 x 805 mm sektioniert)
- Mobile Fußbedieneinheit (BERNSTEIN) mit Not- Aus-Funktion und Sicherheitskabel
- Fußpedal mit zwei Schaltern (Pressbalken auf/ab) und Sicherheitstritt im Abwärtsschalter

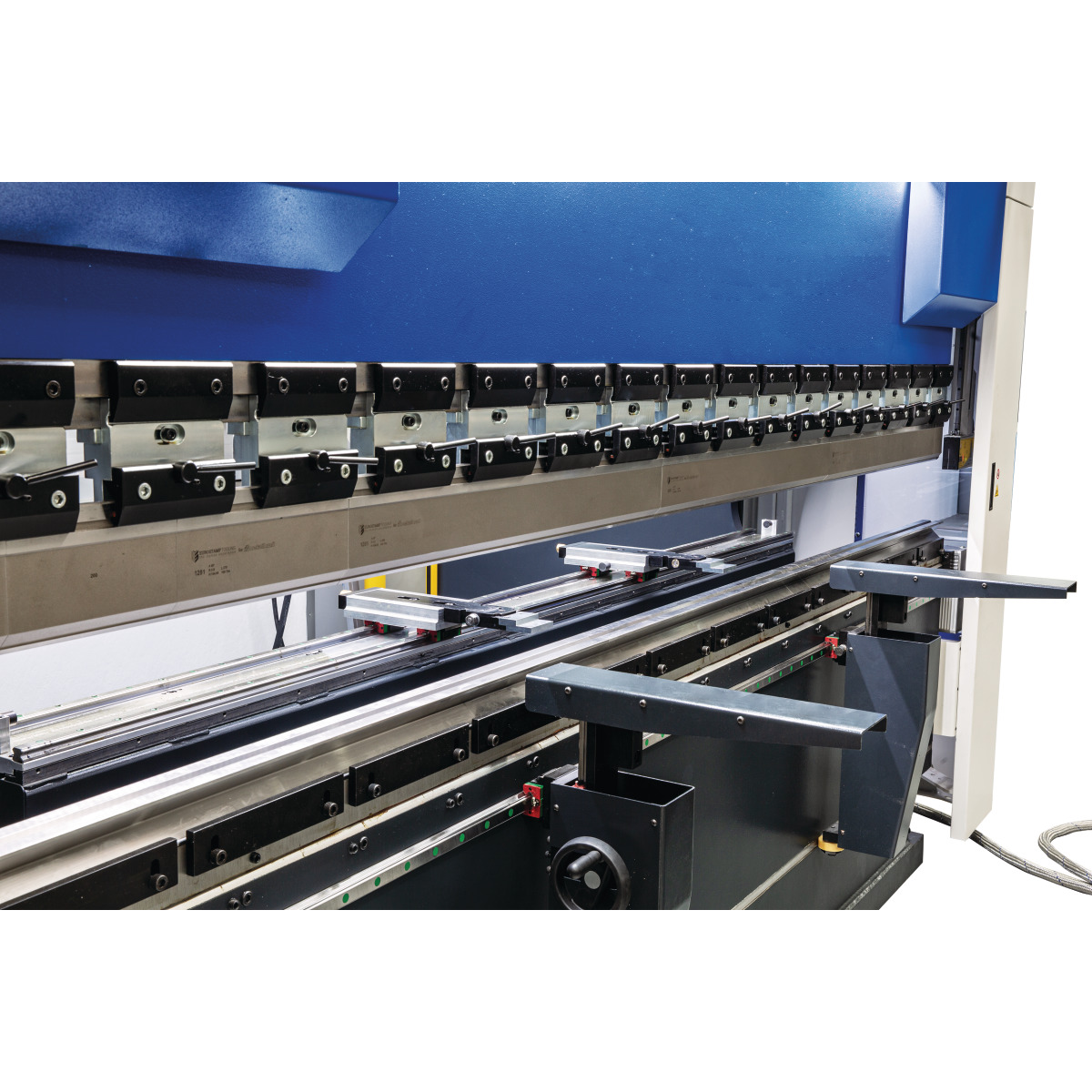

- Zwei auf Linearführung seitlich schnellverstellbare Frontauflagearme
- Alle Linearführungen und Laufwagen von HIWIN motion control
- Steuerungsgeregelte Ölmengenverteilung zwischen den Zylindern
- Überwachung der relativen Position zwischen den Zylindern währen des Biegens
- Direkte Programmierung des Biegewinkels über die Steuerung
- Programmierbare Biege- und Rückzugsgeschwindigkeit und Presszeit
- Manueller, halbautomatischer oder automatischer Arbeitsmodus wählbar
- Gehonte Zylinder, für maximale Genauigkeit und Lebensdauer aus einem Block gefertigt
- Hydraulikkomponenten von HAWE (Ventile) und KCL Hydraulic (Pumpe)

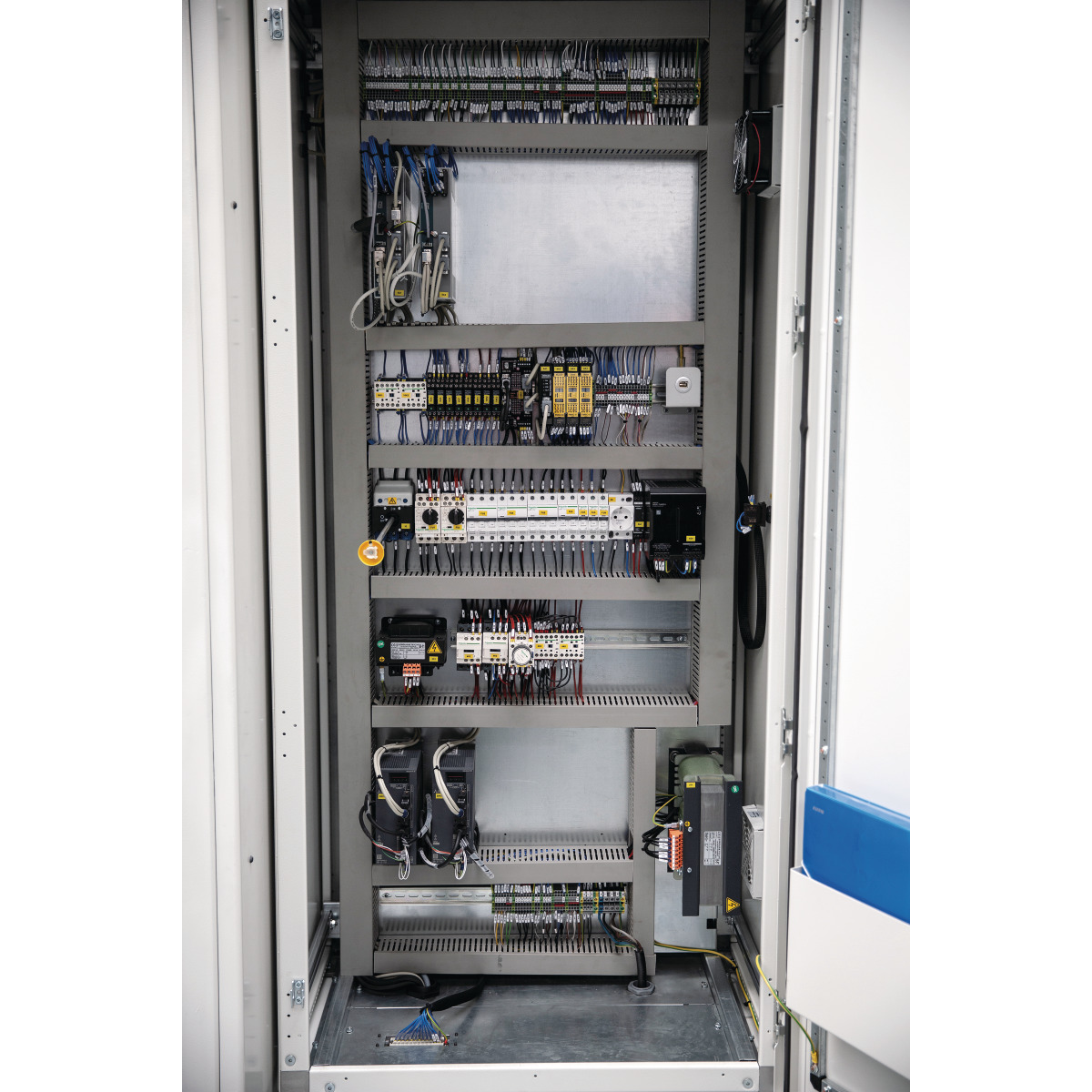

- Elektrische Komponenten von Schneider und Mitsubishi Electric
- Großer Hydrauliktank, um die richtige Öltemperatur zu halten
- Hydrauliksystem geschützt durch Überdruckventil
- Antriebsmotoren geschützt durch entsprechende Schutzschalter
- Maschinenkörper in besonders schwerer und spannungsbefreiter Schweißkonstruktion
- Seitentüren leicht zu öffnen und überwacht durch Sicherheitsschalter
- Rückraumabsicherung mittels Lichtschrankensystem von REER Italy
- Beleuchtung des Arbeitsbereichs durch LED-Leiste in der Pressbalkenabdeckung
Sonderzubehör:
- Steuerungen (DELEM DA-66T-2D, DELEM DA-69T-3D, Cybelec CybTouch 15, Cybelec CybTouch 19-2D, Cybelec CybTouch 19 MX-3D)
- Hinteranschlag X/R/Z1/Z2 mit X-Verfahrweg = 750 mm
- Hinteranschlag X/R/Z1/Z2 + Delta X (200 mm) mit X-Verfahrweg = 750 mm
- Hinteranschlag X/X2/R1/R2/Z1/Z2 (Turmausführung)
- Hydraulische Oberwerkzeugklemmung WILA Pro
- Hydraulische Matrizenklemmung WILA Pro
- Manuelle Zentralschmierung
- Automatische Zentralschmierung
- Biegehilfen mit motorischer Höhenverstellung - seitlich verschiebbar
- Zusätzlicher Frontauflagearm (ohne Handradhöhenverstellung)
- Zusätzlicher Hinteranschlagfinger (manuell verschiebbar)
- Parkzone 1.000 mm für Frontauflagearme oder Biegehilfen
- Ölkühler
- Ölwärmer
- Sondergrößen auf Anfrage
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten:
- Presskraft: 400 t
- Biegelänge: 4100 mm
- Ständerdurchlass: 3600 mm
- Einbauhöhe: 630 mm
- Hub: 350 mm
- Eilgang: 120 mm/s
- Biegegeschwindigkeit von bis: 1 – 9 mm/s
- Rückzug: 80 mm/s
- Tischhöhe: 960 mm
- Tischbreite: 90 mm
- Anzahl Auflagearme: 2 St
- Anzahl Hinteranschlag-Finger: 2 St
- X-Achse Weg von bis: 5 – 750 mm
- X-Achse Geschwindigkeit: 500 mm/s
- Öltank Kapazität: 500 l
Abmessungen und Gewichte
- Länge (Produkt) ca.: 5750 mm
- Breite/Tiefe (Produkt) ca.: 2470 mm
- Höhe (Produkt) ca.: 3750 mm
- Gewicht (Netto) ca.: 34000 kg
Elektrische Daten
- Leistung Antriebsmotor: 30 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
