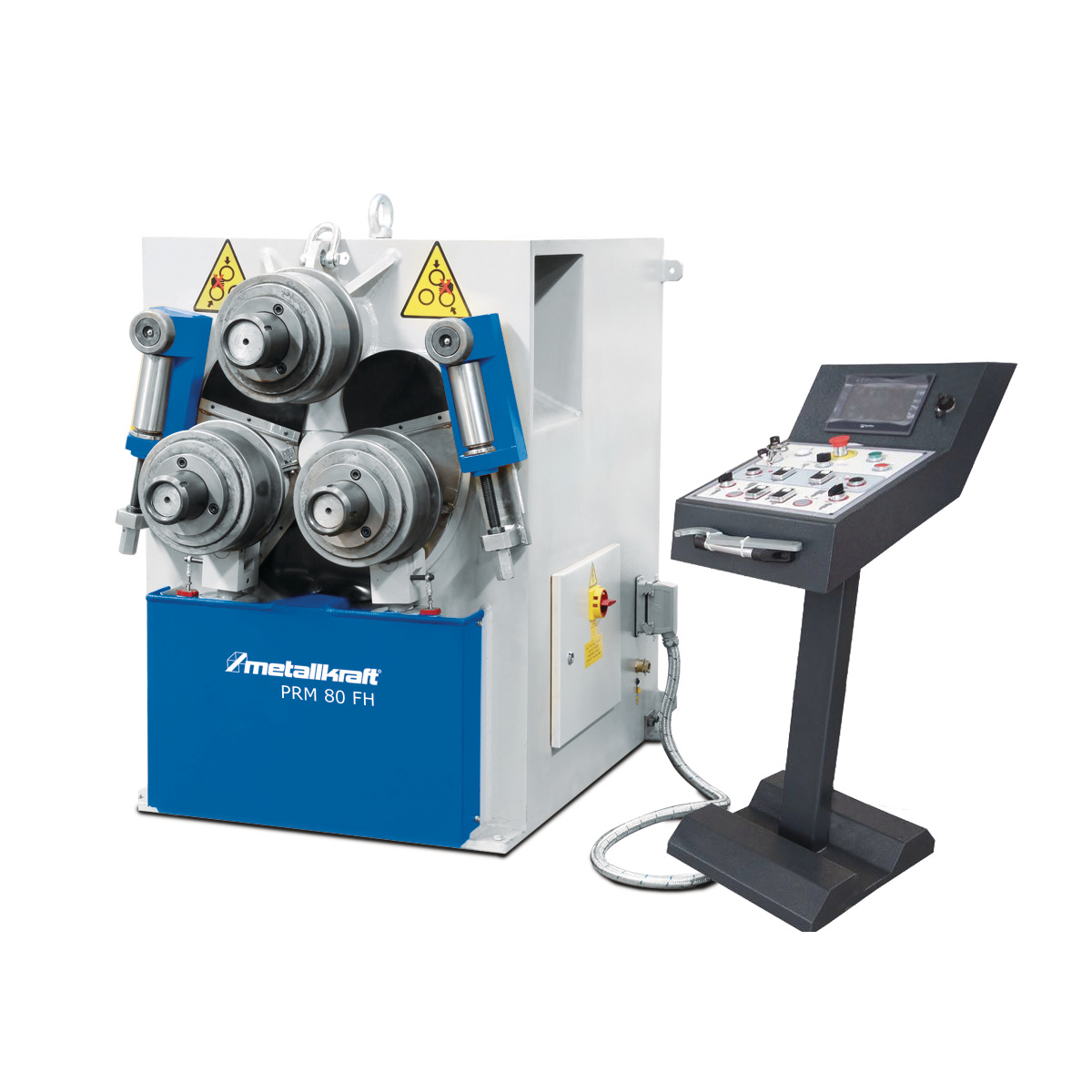

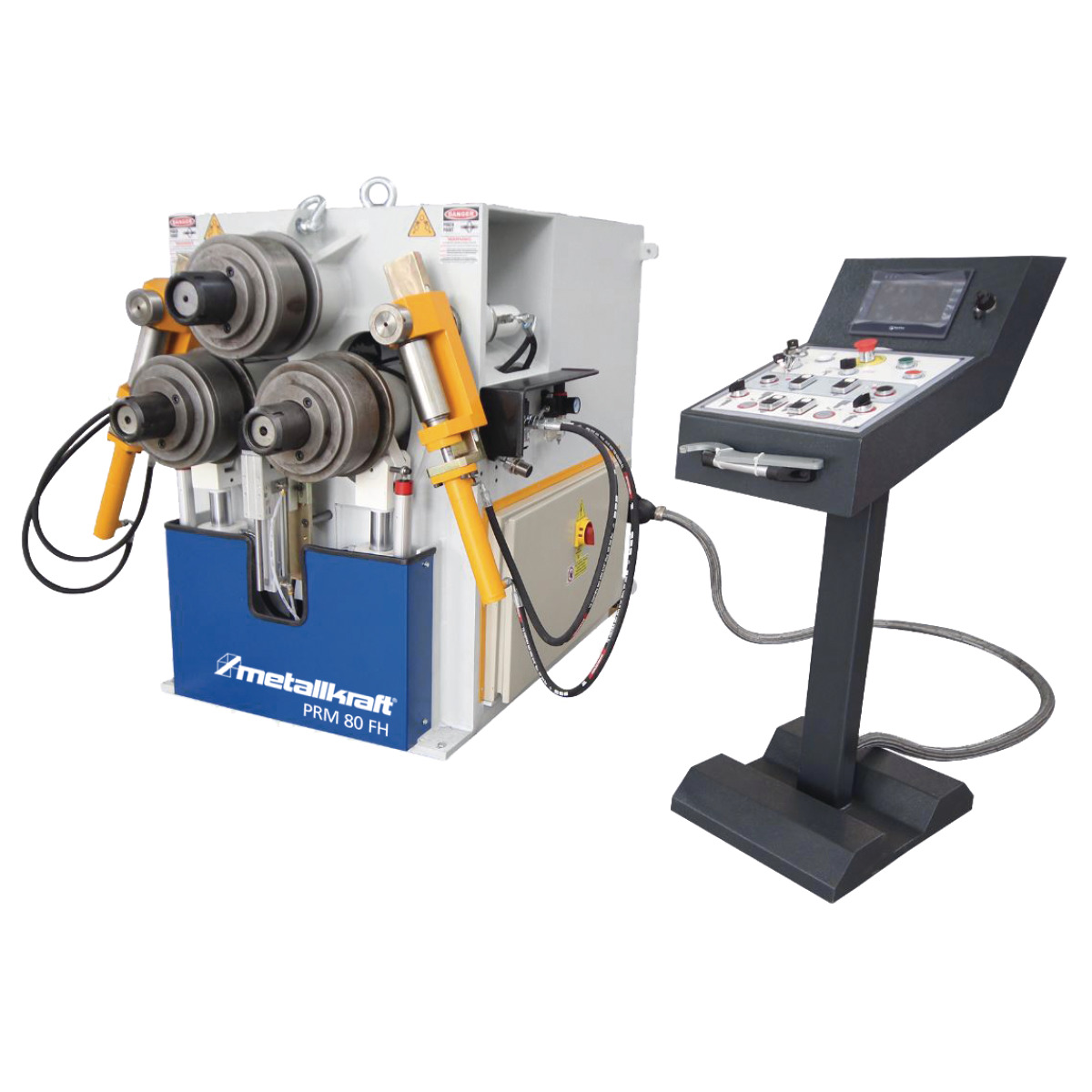

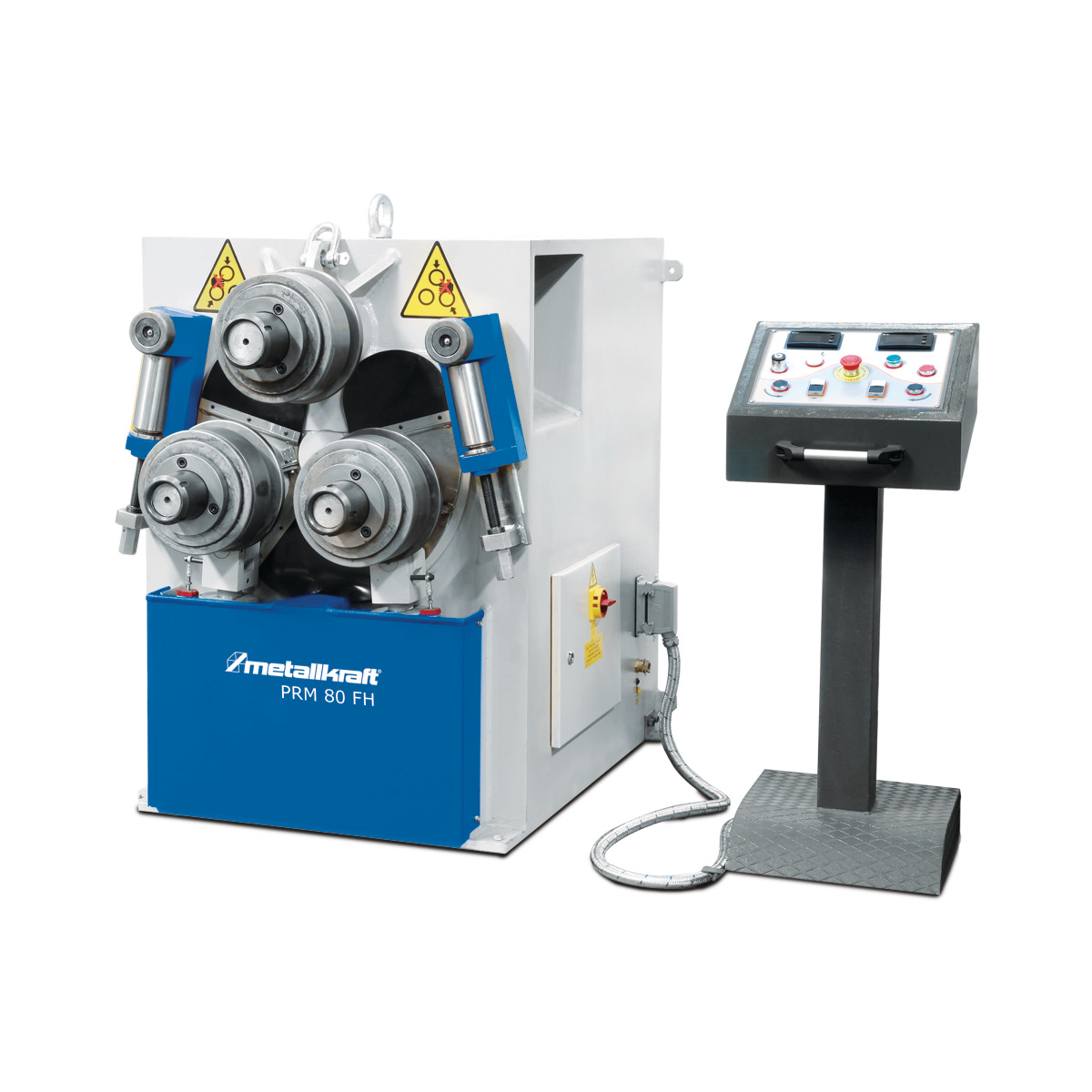

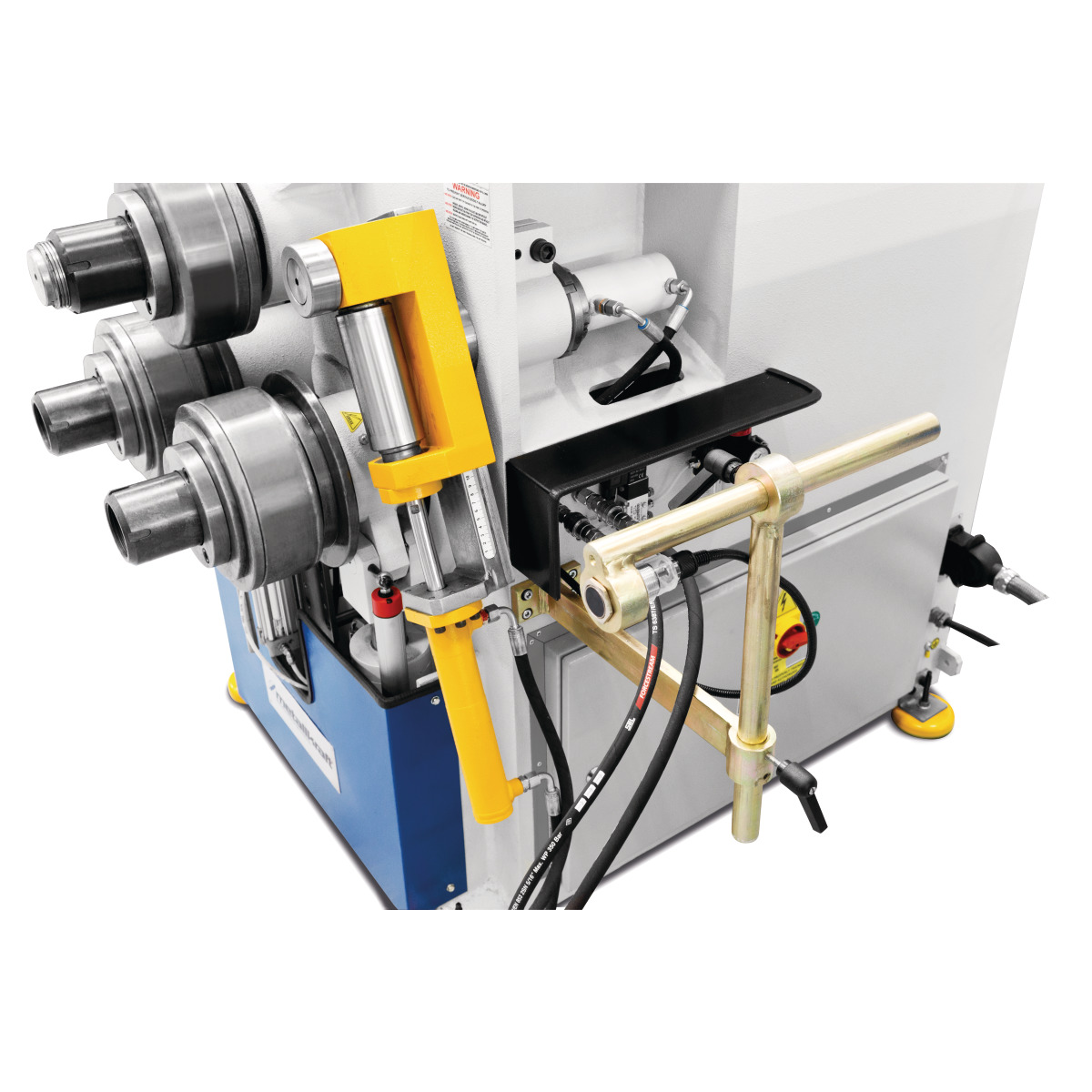

Metallkraft Hydraulische Ringbiegemaschine PRM 80 FH
- Schwere Schweißkonstruktion aus Stahl

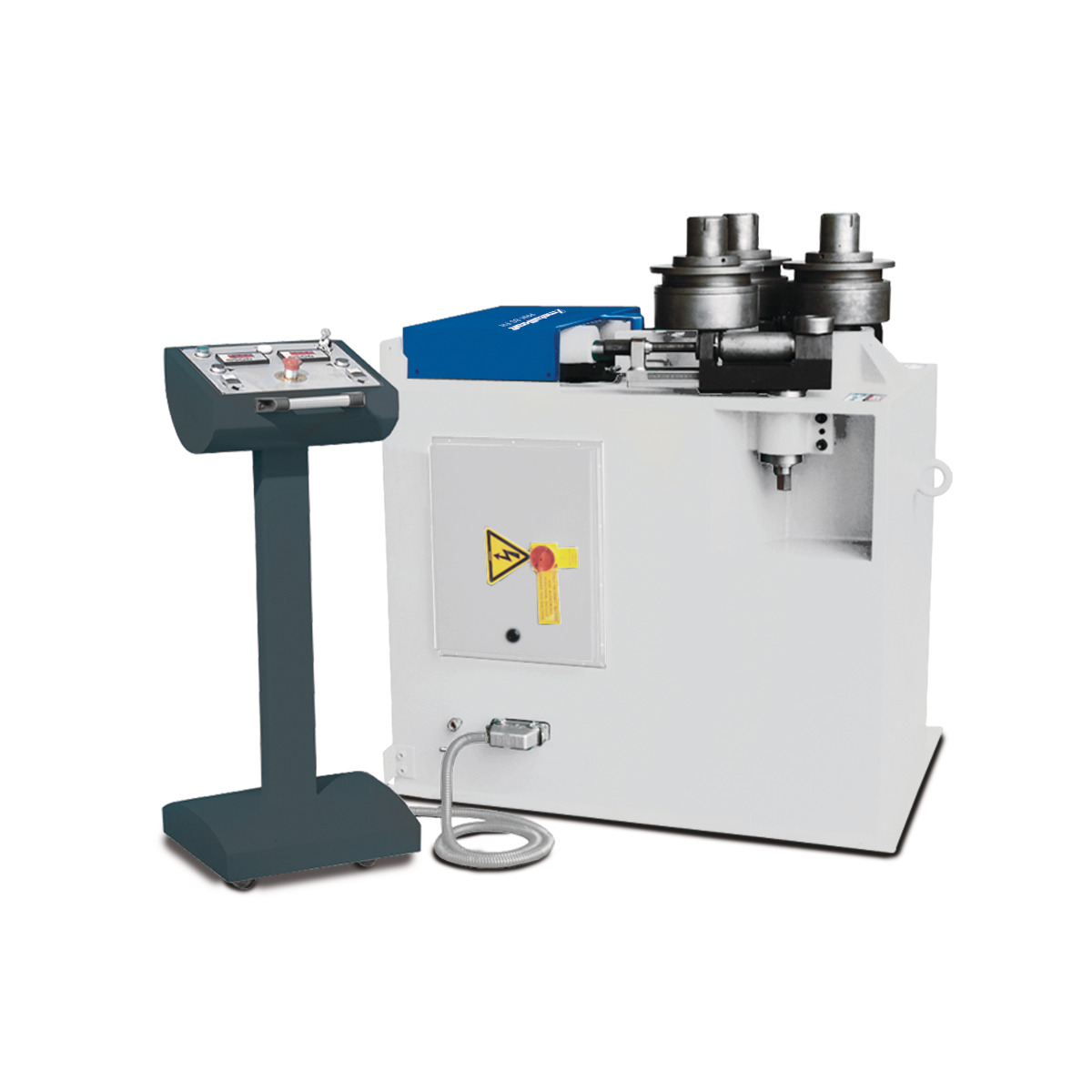

- Horizontale und vertikale Arbeitsmöglichkeit
- Alle drei Walzen angetrieben mittels Hydromotor und Planetengetriebe
- Walzen sind gehärtet
- Hydraulische Zustellung über zwei Unterwalzen

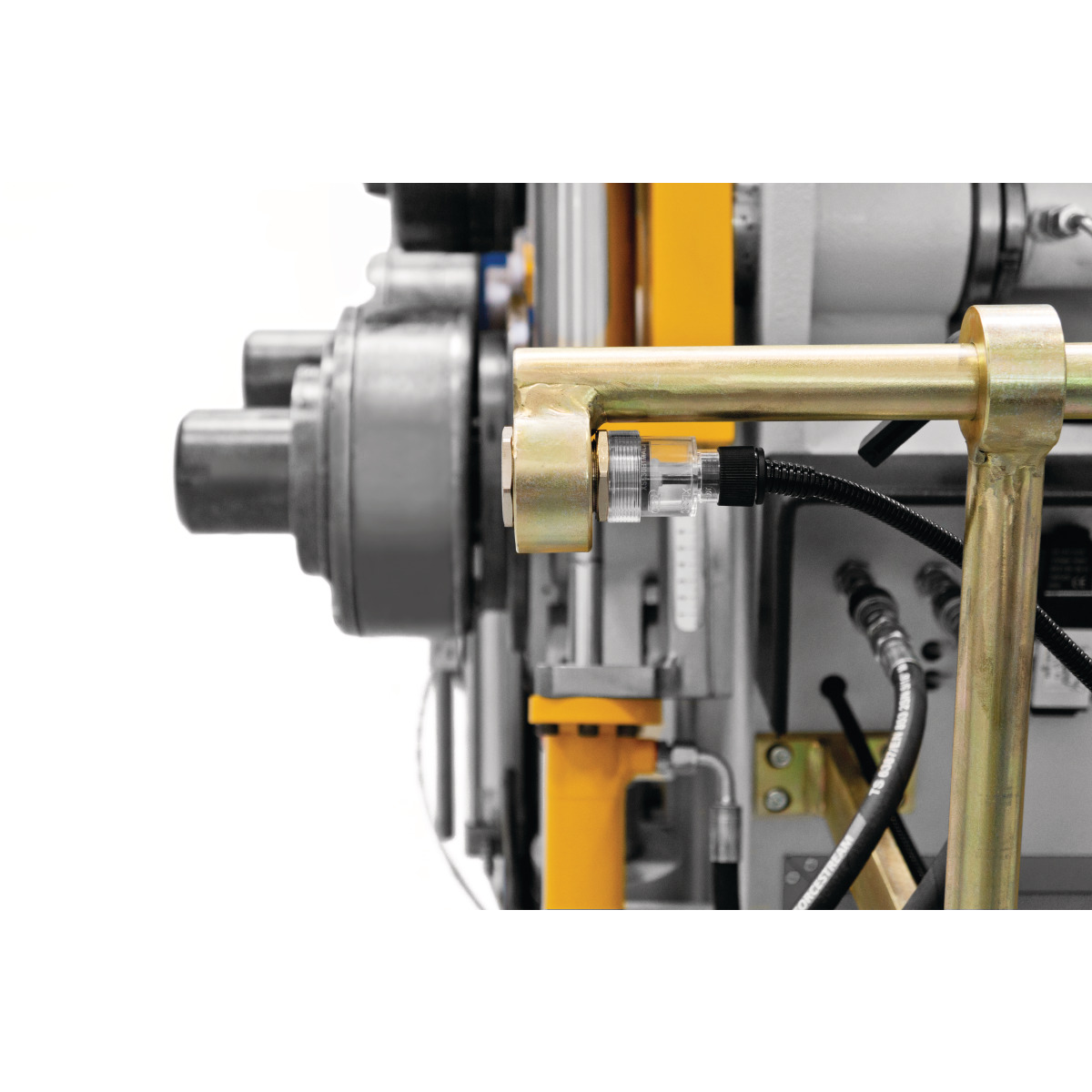

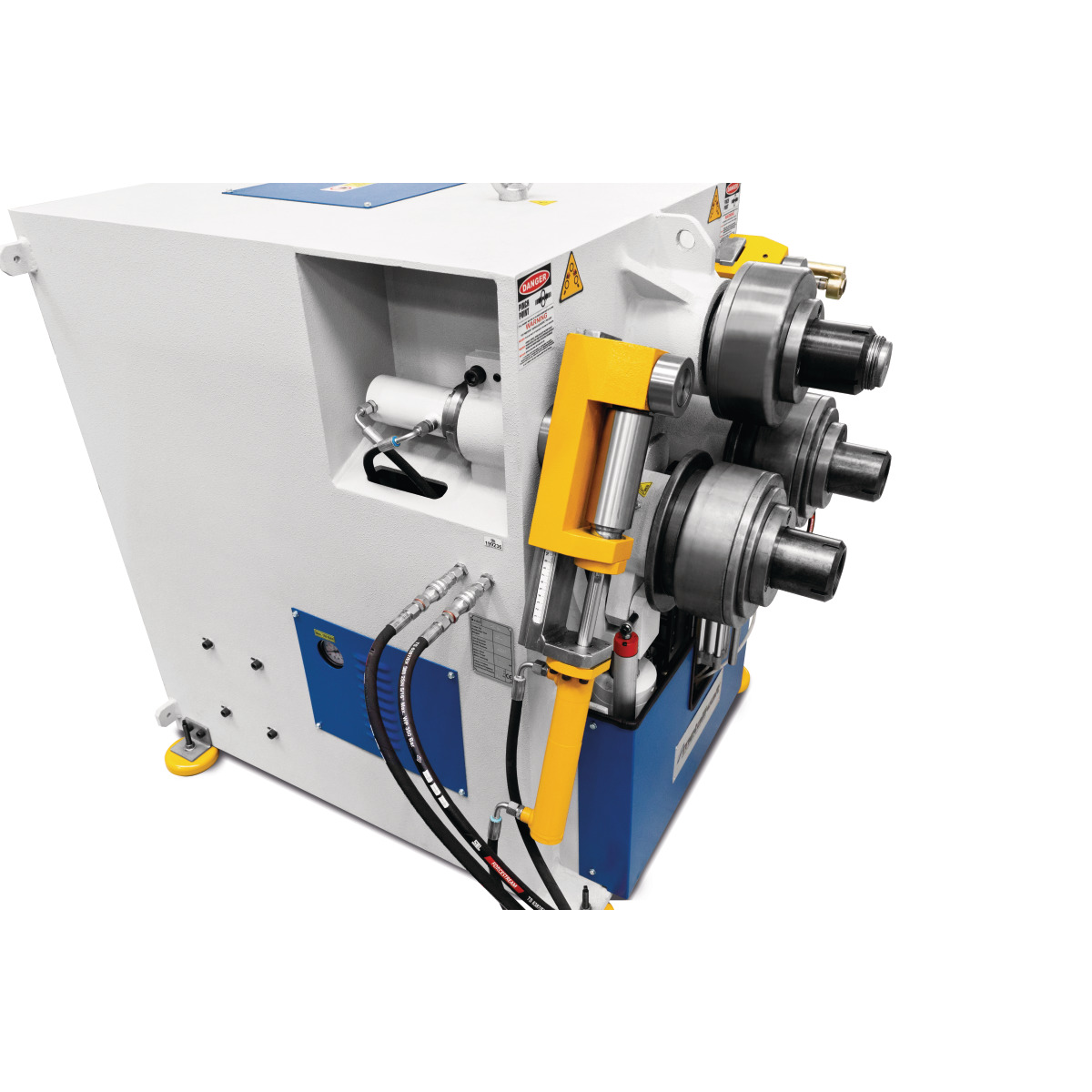

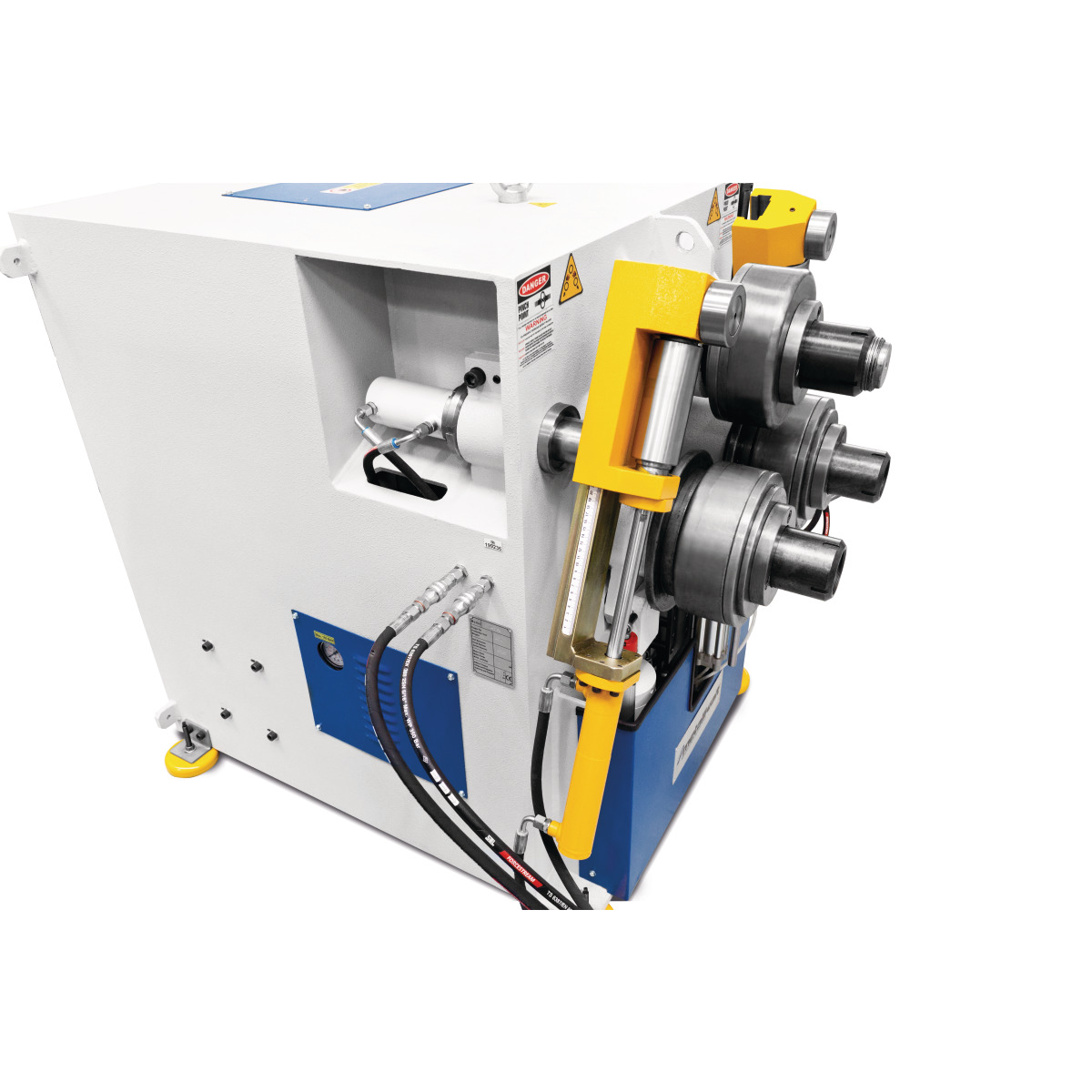

- Seitliche mechanische Richtrollen, stufenlos verstellbar

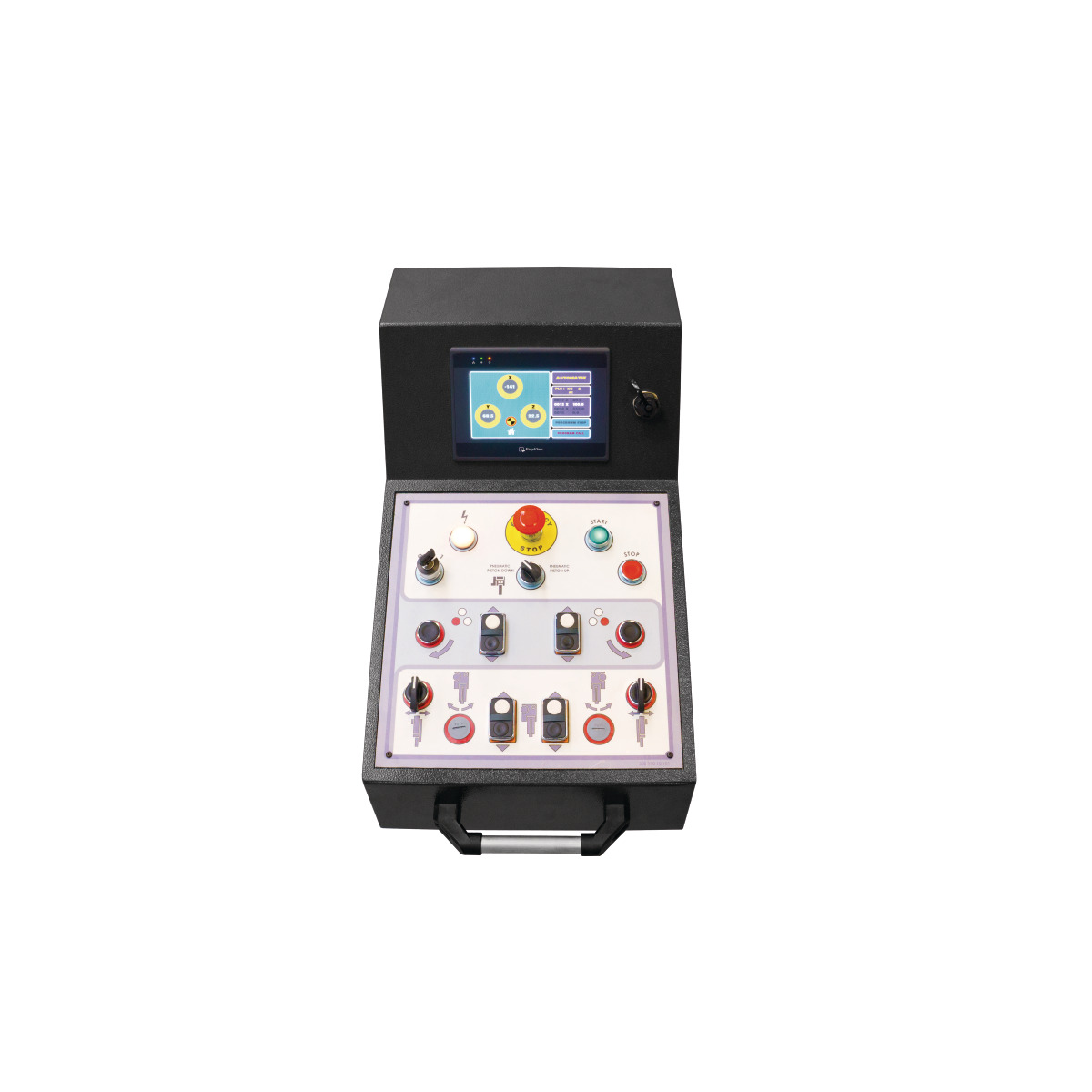

- Separates Steuerpult mit Fußbedienung und 2 Digitalanzeigen
Sonderzubehör:
- Hydraulische Richtrollen
- Stufenlose einstellbare Walzgeschwindigkeit
- Rohrbiegewalzen
- Winkelbiegewalzen
- Sonderrichtrollen
- Profilbiegewalzen
- Kunststoffwalzen für weiche Materialien
- NC-Steuerung
Hinweis:
- Bitte bei Bestellung zu bearbeitende Materialart angeben!
- Biegerollen auf Anfrage
- Optional kann die Maschine mit Biegerollen speziell für ihre Bedürfnisse bestückt werden
- Auch untypische Größen können auf Anfrage angefertigt werden
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1450 mm
- Breite/Tiefe (Produkt) ca.: 1000 mm
- Höhe (Produkt) ca.: 1400 mm
- Gewicht (Netto) ca.: 1700 kg
Biegeleistungen Profil-Typ Standard
- Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1]: 45 mm
- Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 500 mm
- Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [2]: 15 mm
- Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]: 380 mm
- Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]: 125 x 25 mm
- Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 600 mm
- Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [2]: 60 x 5 mm
- Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]: 100 x 20 mm
- Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 2000 mm
- Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [2]: 80 x 20 mm
- Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [3]: 30 x 10 mm
- Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [3]: 300 mm
- T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1]: 80 x 9 mm
- T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 800 mm
- T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [2]: 25 x 3,5 mm
- T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]: 280 mm
- Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
- T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 70 x 8 mm
- T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 800 mm
- T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [2]: 25 x 3,5 mm
- T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]: 280 mm
- T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 70 x 8 mm
- T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 800 mm
- T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [2]: 25 x 3,5 mm
- T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]: 280 mm
- UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1]: UPN 140
- UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 1600 mm
- UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [2]: UPN 120
- UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]: 900 mm
- UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [3]: UPN 100
- UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [3]: 600 mm
- UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1]: UPN 140
- UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 1600 mm
- UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [2]: UPN 120
- UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]: 1000 mm
- UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [3]: UPN 100
- UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [3]: 800 mm
- Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
Biegeleistungen Profil-Typ optional
- Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
Elektrische Daten
- Leistung Antriebsmotor: 4 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Maschinendaten
- Wellendurchmesser oben: 80 mm
- Wellendurchmesser unten: 70 mm
- Walzendurchmesser oben: 245 mm
- Walzendurchmesser unten: 245 mm
- Geschwindigkeit: 6 m/min
Lieferumfang:
- Standard Biegerollen
- mobiles Steuerpult
- eine Digitalanzeige je untere Zustellwalze
- manuelle Richtrollen
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
