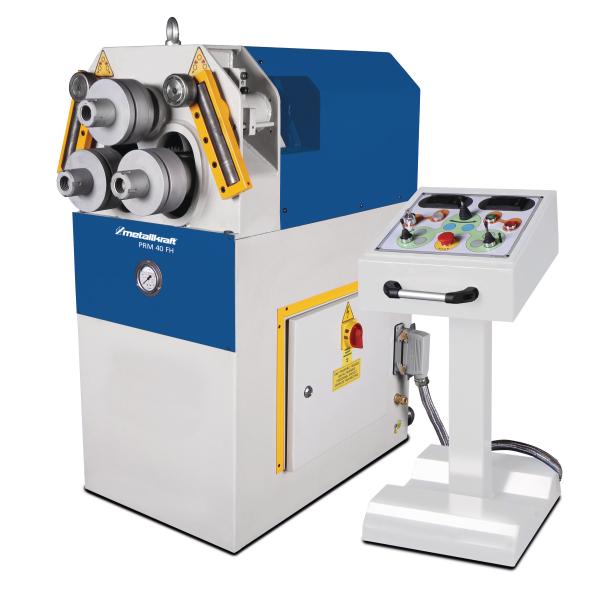

Metallkraft Motorische Ringbiegemaschine PRM 40 FH
- Schwere Gußkonstruktion
- gehärtete Biegerollen
- Wellen aus Spezialstahl, gehärtet und geschliffen

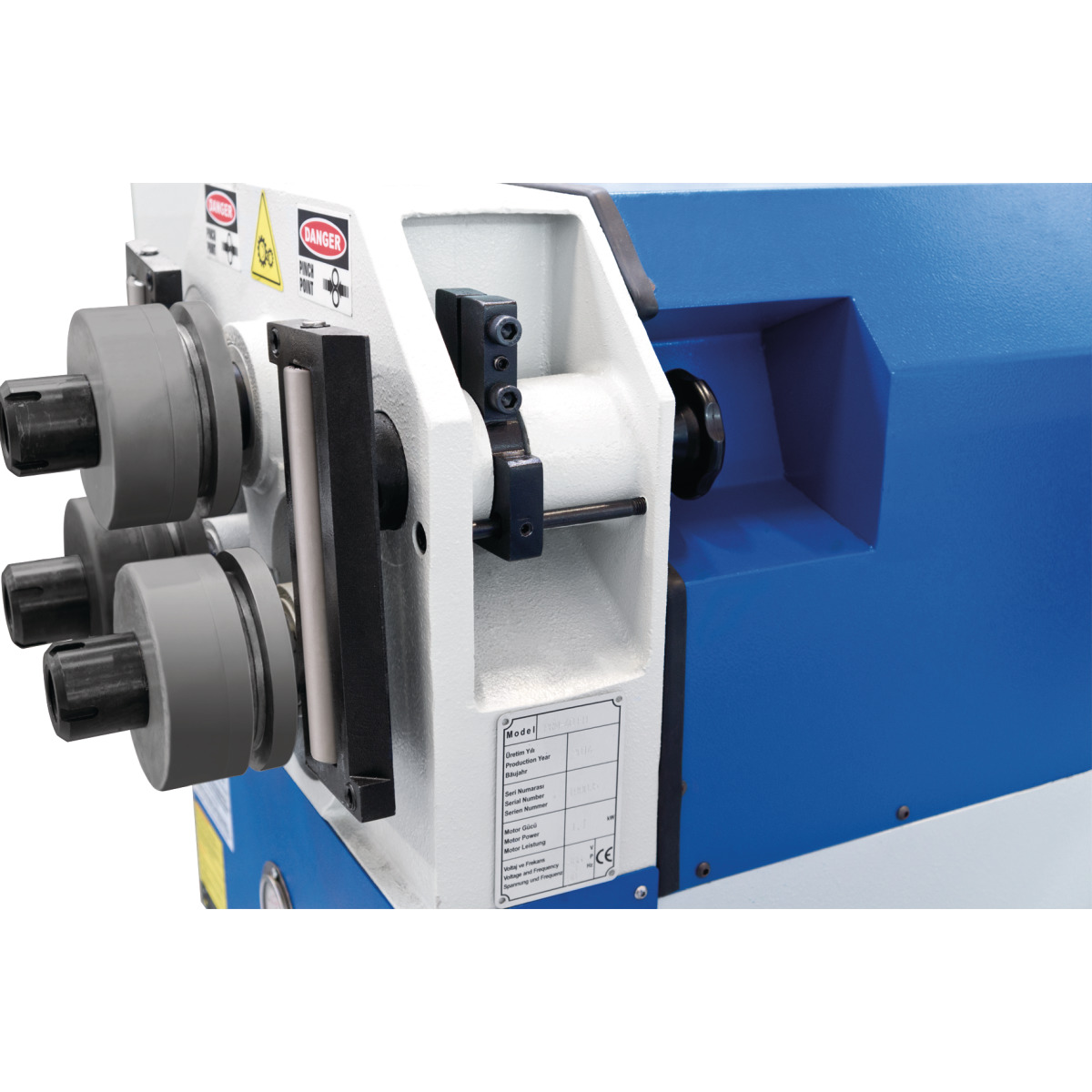

- Seitliche Richtrollen, stufenlos verstellbar
- Alle 3 Walzen über Getriebe angetrieben
- Horizontale und vertikale Arbeitsposition
- Geeignet für besonders kleine Biegedurchmesser

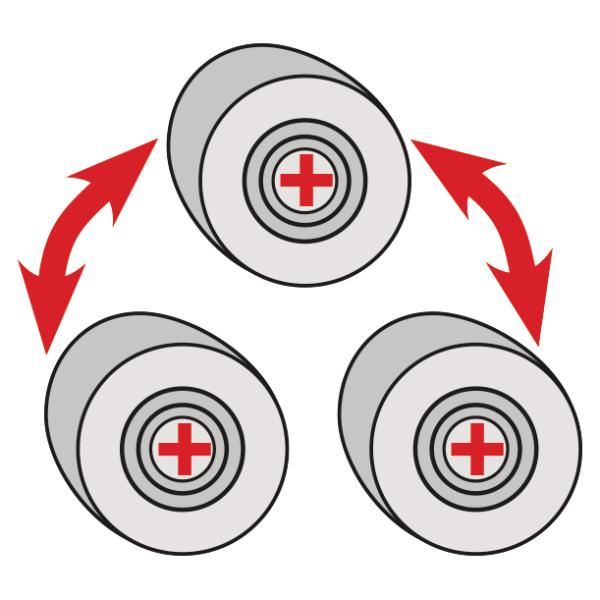

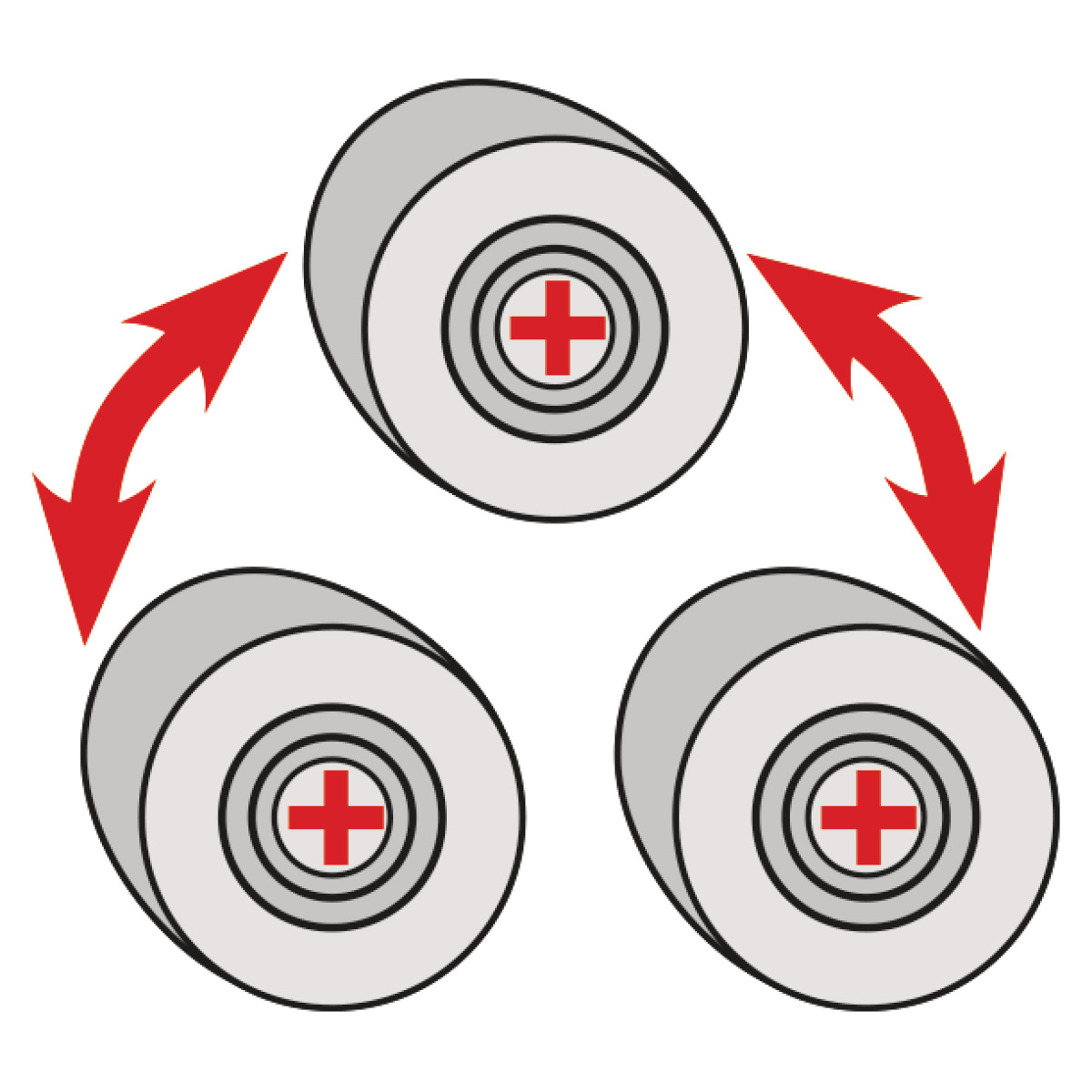

- Geeignet für besonders kleine Biegedurchmesser wegen orbital zustellbarer unterer Walzen
- mobiles Bedienpult mit zwei Digitalanzeigen für die Zustellwalzen
- Richtrollen serienmäßig zum Biegen von Winkeleisen geeignet
Sonderzubehör
- Rohrbiegewalzen
- Winkelbiegewalzen
- Sonderrichtrollen
- Profilbiegewalzen
- Kunststoffwalzen für weiche Materialien
- Einrichtung zum Verdrehen von Stäben
- Spiralbiegewerkzeug
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1050 mm
- Breite/Tiefe (Produkt) ca.: 500 mm
- Höhe (Produkt) ca.: 1250 mm
- Gewicht (Netto) ca.: 350 kg
Biegeleistungen Profil-Typ Standard
- Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1]: 18 mm
- Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 250 mm
- Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]: 50 x 12 mm
- Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 400 mm
- Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]: 35 x 8 mm
- Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 300 mm
- T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1]: 35 x 5 mm
- T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 400 mm
- Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
- T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 30 x 5 mm
- T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 300 mm
- T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 35 x 5 mm
- T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 300 mm
- UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1]: UPN 40 x 20 mm
- UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 350 mm
- UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1]: U30x15 mm
- UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 500 mm
- Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
Biegeleistungen Profil-Typ optional
- Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [1]: 25 x 2 mm
- Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 450 mm
- Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1]: 30 x 15 x 2,5 mm
- Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 500 mm
- Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [1]: 25,4 x 2,3 mm
- Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 300 mm
- Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [1]: 22 mm
- Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 200 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 35 x 35 x 5 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 400 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 30 x 30 x 4 mm
- gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 550 mm
- Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
Elektrische Daten
- Leistung Antriebsmotor: 1,1 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Maschinendaten
- Wellendurchmesser oben: 35 mm
- Wellendurchmesser unten: 35 mm
- Walzendurchmesser oben: 137 mm
- Walzendurchmesser unten: 137 mm
- Geschwindigkeit: 7 m/min
Lieferumfang:
- Standard Biegerollen
- Digitalanzeigen für Zustellwalzen
- mobiles Bedienpult
- Richtrollen
- Unterbau
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
