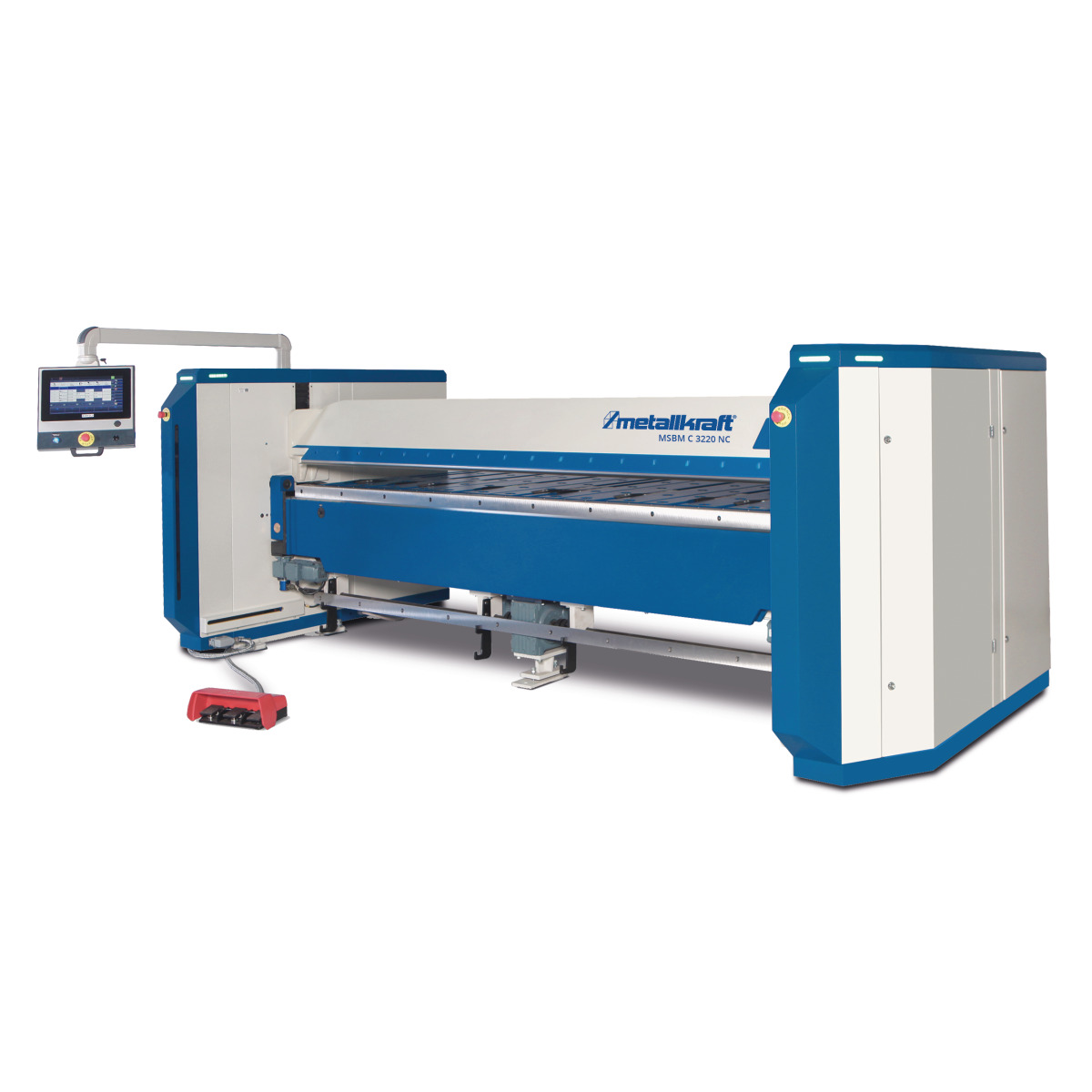

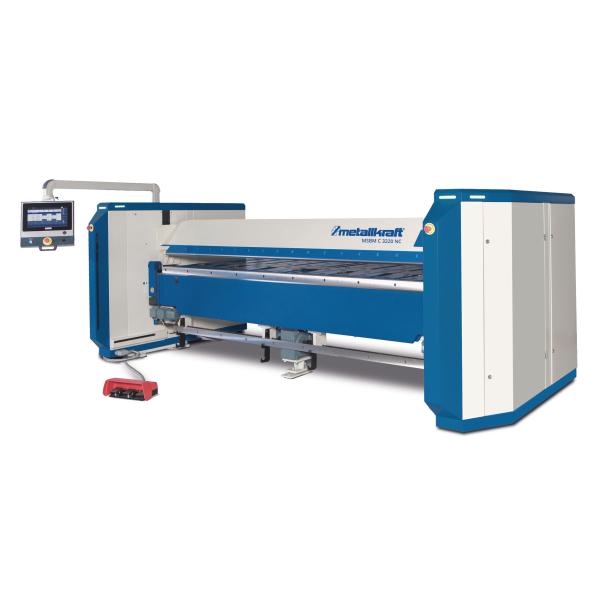

Metallkraft Motorische Schwenkbiegemaschine MSBM 3220 NC
Standard Ausstattung:
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten:
- Klemmwange mit Exzenterantrieb für schnellen Klemm- und Öffnungszyklus

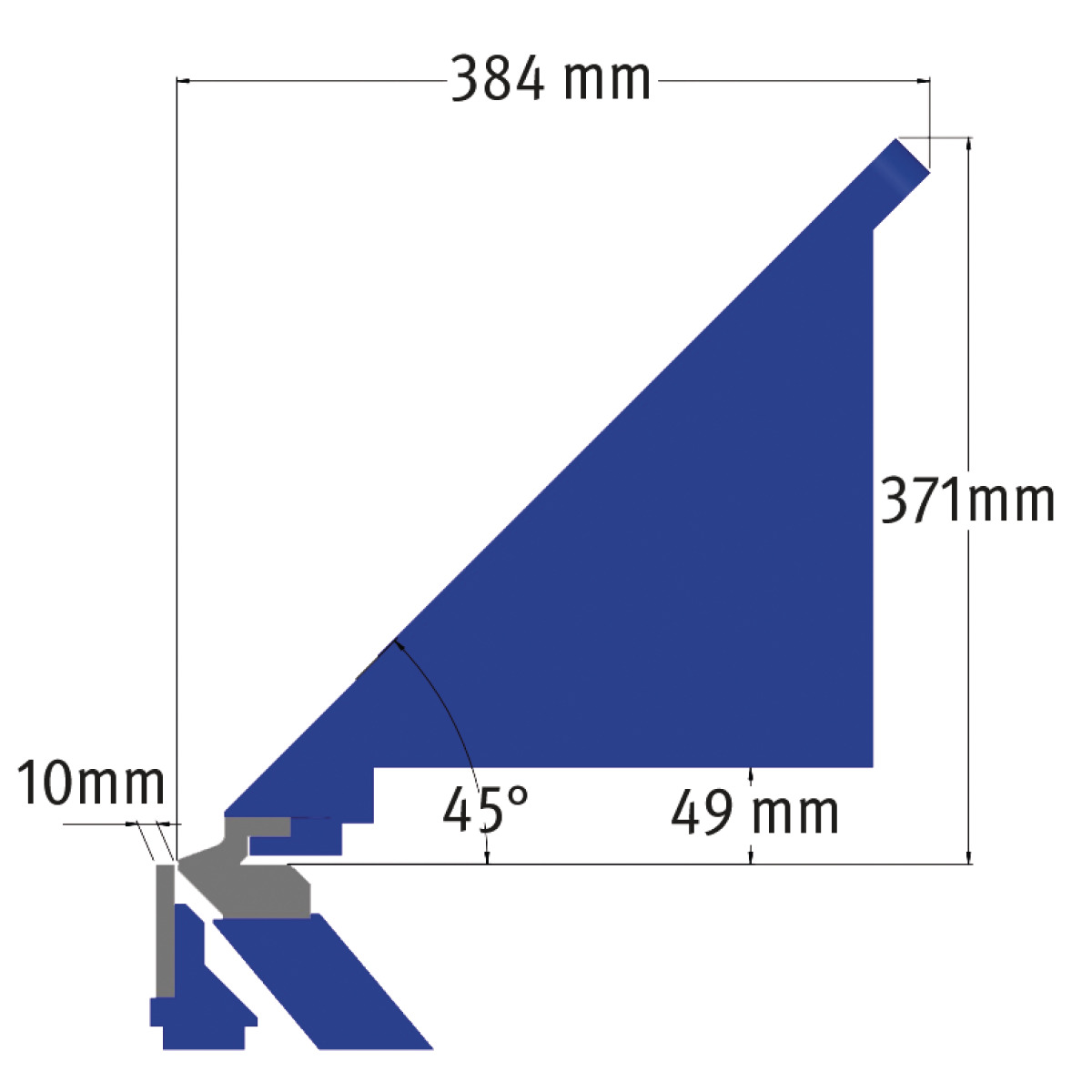

- Große, lichte Oberwangenöffnung mit 220mm
- Eine schmale und ein breite durchgängige Biegeleiste im Lieferumfang enthalten (10mm und 25mm)
- Manuelle Blechdickeneinstellung der Biegewange
- Vorderer Sicherheitsbereich über Lichtvorhang abgesichert
- 3-Fach-Fußpedal für die Ein-Mann-Bedienung
- Servomotorischer Hinteranschlag mit 1000mm Verfahrbereich mit flachen, drehbaren Anschlagfingern – dadurch keine Nuten im Auflagetisch für ein abdruckfreies Biegen
- Großer, rechteckiger Auflagetisch im Rückraum mit integrierten Transferkugeln für ein einfaches Materialhandling
- Bedienerfreundliche 15,6“ Touchscreen NC-Steuerung an ergonomischen Schwenkarm
- Hinteranschlagerweiterungen mit 1500, 2500, 3200 oder 4200mm Länge
- Unterschiedliche Auflagetischgeometrien L-, T- oder U-Form

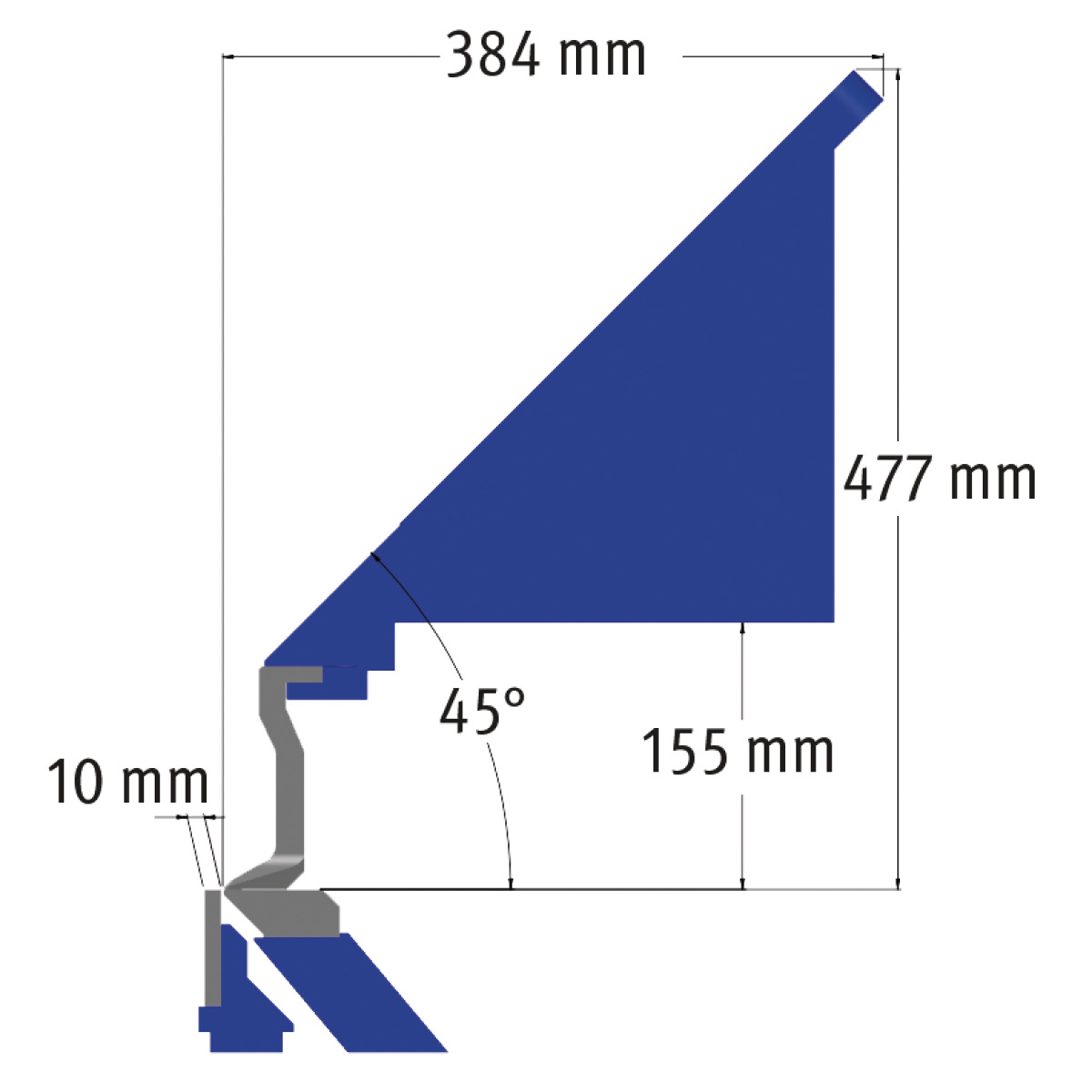

- Omega-Geometrie der Biege- und Unterwange für maximale Flexibilität bei Fassendeblechen durch mehr Freiraum für das Werkstück
- Graphische 2D- oder 3D-Steuerungen
- Schnelle, servo-motorische Blechdickenverstellung der Biegewange
- 90mm oder 110mm hohe segmentierte Geißfußwerkzeuge ergänzend zur Scharfbiegeschiene
- Pneumatische Oberwerkzeugklemmung der segmentierten Geißfüße
- Zentrales, manuelles Bombiersystem der Biegewange
- Motorischer Zweiachs-Hinteranschlag für Schrägstellung
- Manuelle Verstellung der Hinteranschlagfinger für Schrägstellung
- Zweites Fußpedal für Zwei-Mann-Bedienung
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten:
- Arbeitsbreite max.: 3220 mm
Abmessungen und Gewichte
- Länge (Produkt) ca.: 4450 mm
- Breite/Tiefe (Produkt) ca.: 2400 mm
- Höhe (Produkt) ca.: 1900 mm
- Gewicht (Netto) ca.: 4500 kg
Biegeleistung
- Biegeleistung 400 N/mm²: 2 mm
- Biegeleistung 700 N/mm²: 1,2 mm
- Biegeleistung Aluminium: 3 mm
Elektrische Daten
- Anschlussspannung: 400 V
- Gesamtaufnahmeleistung: 5,7 kW
- Netzfrequenz: 50 Hz
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
