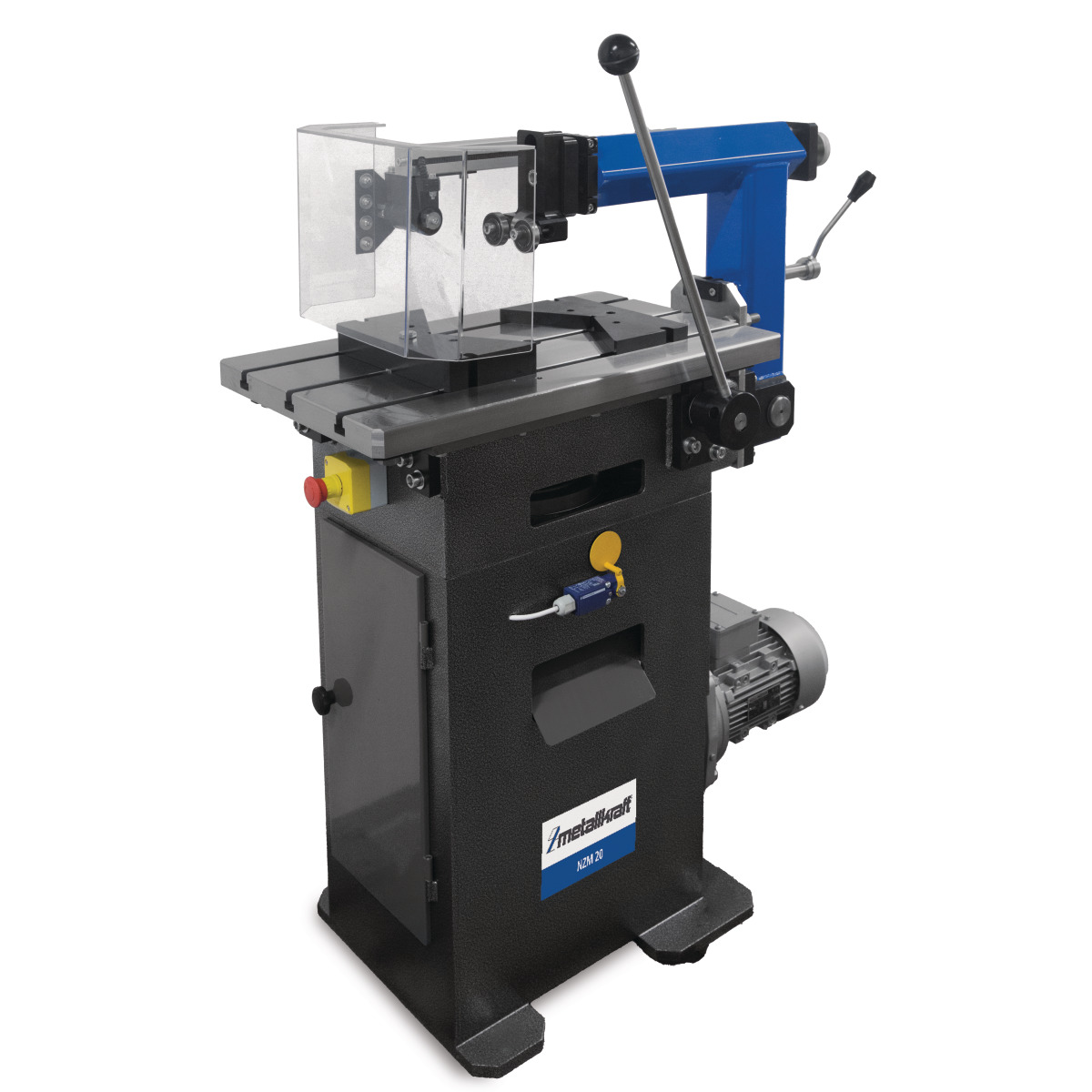

Metallkraft Nutenziehmaschine NZM 20

• Nuten werden in vertikaler Richtung gezogen. Dies hat Vorteile gegenüber dem Nutenstoßen: Höhere Genauigkeit, bessere Oberflächenbeschaffenheit und höhere Schnittgeschwindigkeit
• Schneller und einfacher Werkzeugwechsel

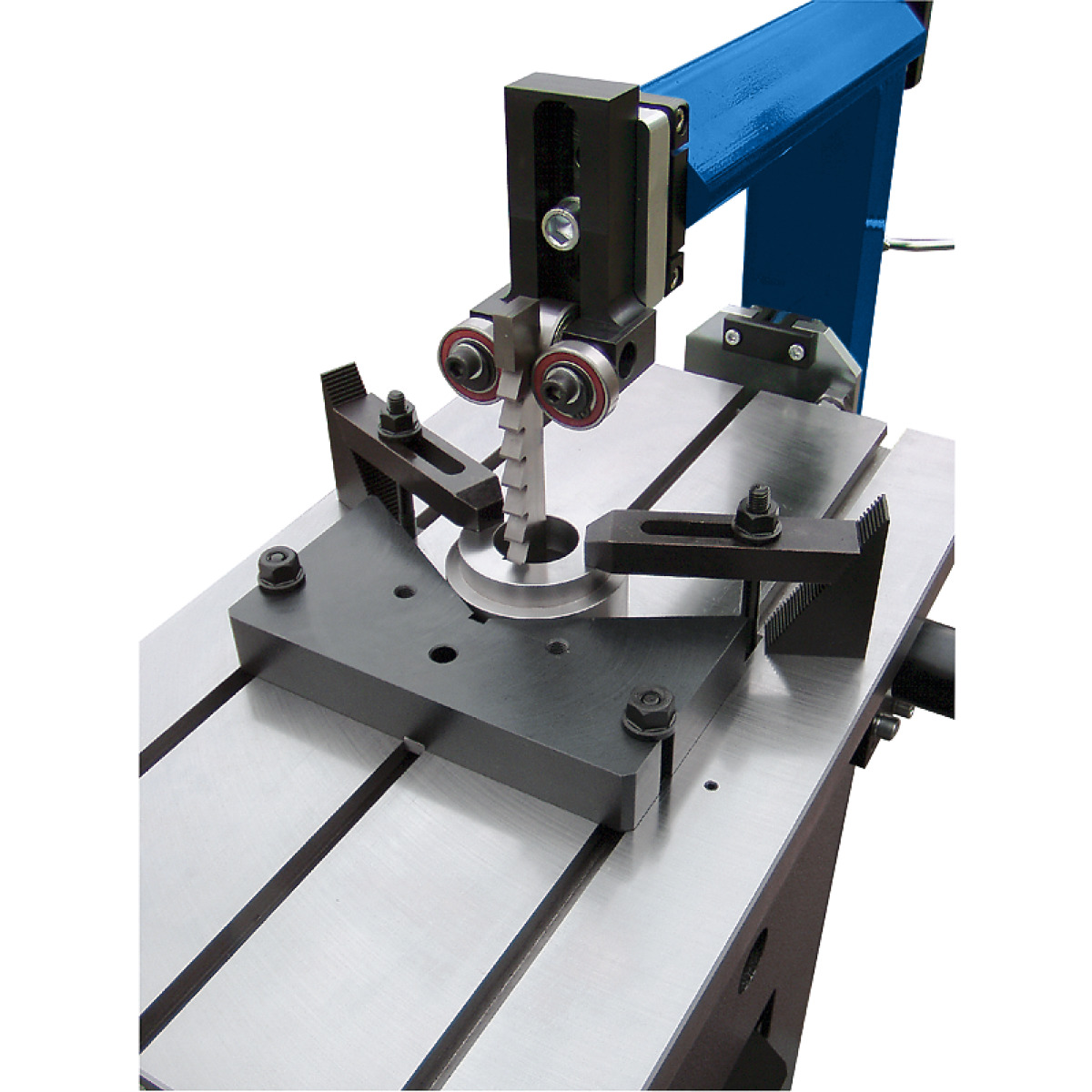

• Kein Verlaufen des Ziehmessers während der Zerspanung aufgrund dreiseitiger Kugellagerführung an der Oberseite des Messers
• Senkrechter Winkel des Ziehmessers zum Werkstück kann über Drehrad fein nachjustiert werden
• Tischvorschub erfolgt manuell über großen Handhebel
• Äußerst robuste und wartungsarme Konstruktion

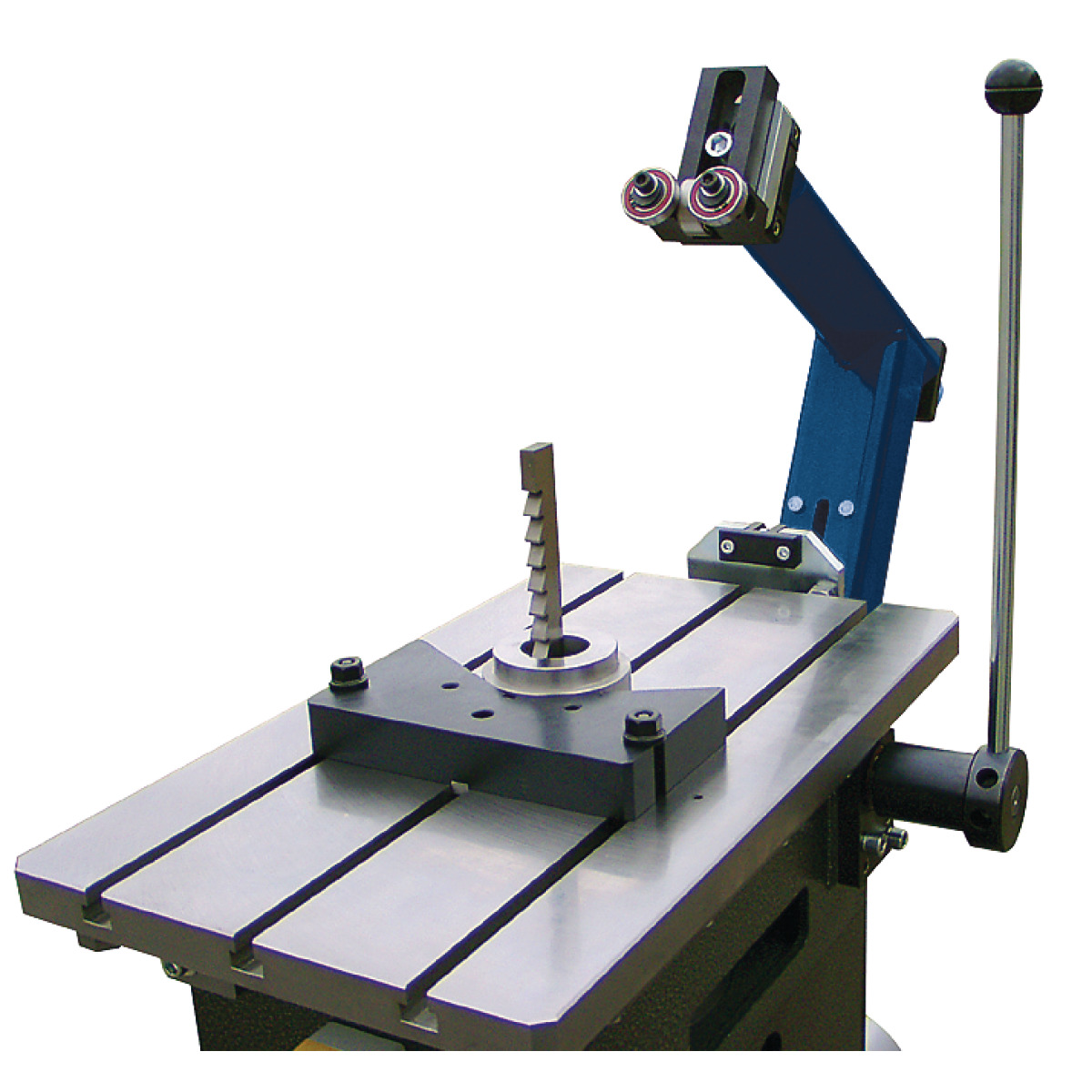

• Bequemer Werkstückwechsel durch nach hinten kippbaren Werkzeug-Arm

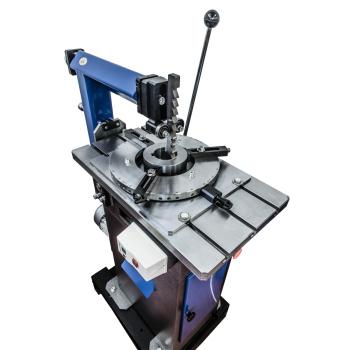

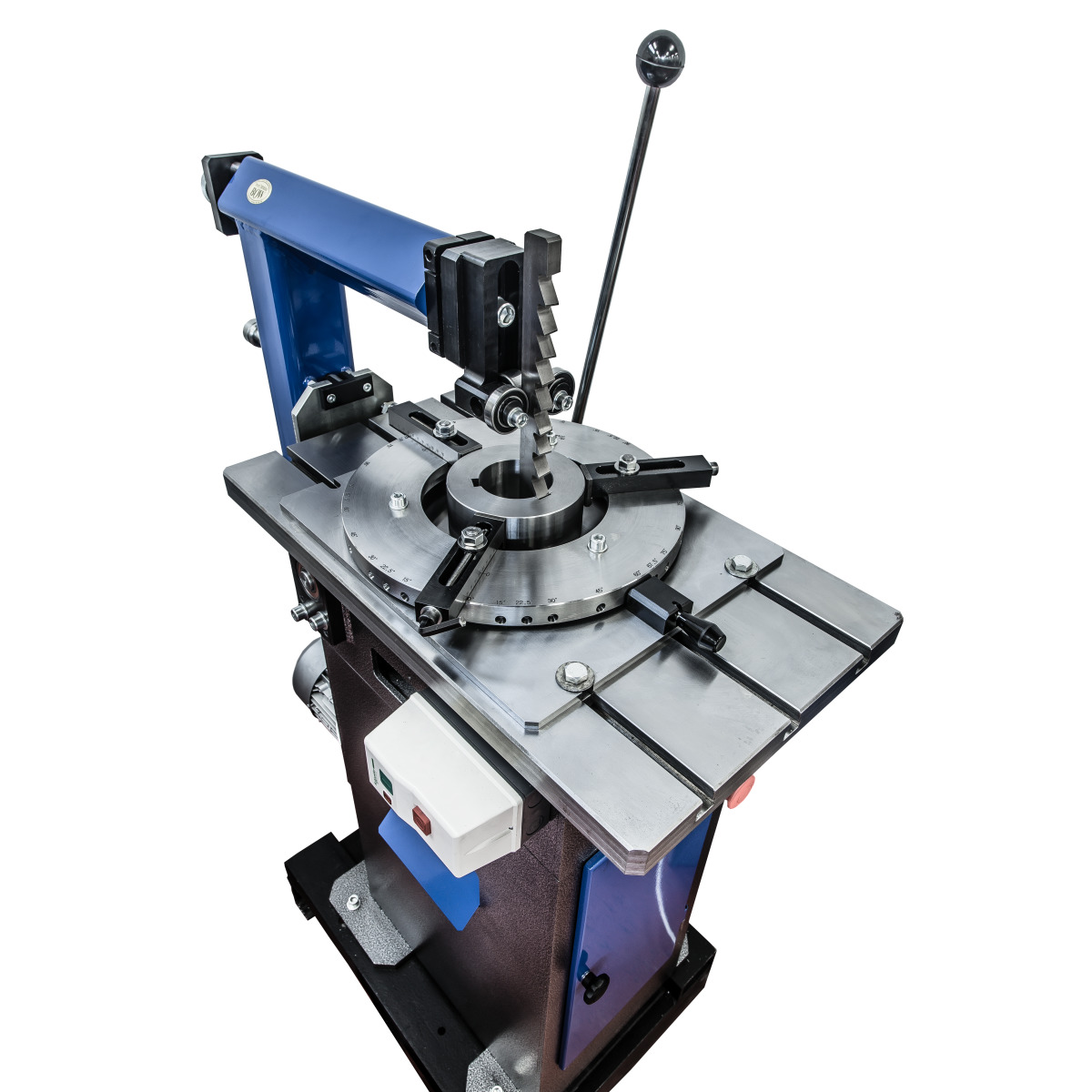

• Teilscheibe mit verschiedenen Winkelteilungen als Zubehör erhältlich, ermöglicht präzises und schnelles Ein- und Umspannen der Werkstücke

• Werkstückhöhe min.: Zahnabstand des Ziehmessers + 2 mm
• Werkstückhöhe max.: 90 / 170 mm
• Erläuterung Werkstückhöhe max.: Ziehmesser mit Breite 5-8mm / 10-20mm
• Hubanzahl pro Minute: 54
• Arbeitstisch Länge: 400 mm
• Arbeitstisch Breite: 680 mm
• Arbeitshöhe: 880 mm
• Nutentiefe max.: 30 mm
• Nutenbreite max.: 20 mm

Abmessungen und Gewichte

• Länge (Produkt) ca.: 520 mm
• Breite/Tiefe (Produkt) ca.: 1030 mm
• Höhe (Produkt) ca.: 1200 mm
• Gewicht (Netto) ca.: 330 kg

Elektrische Daten

• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Lieferumfang:

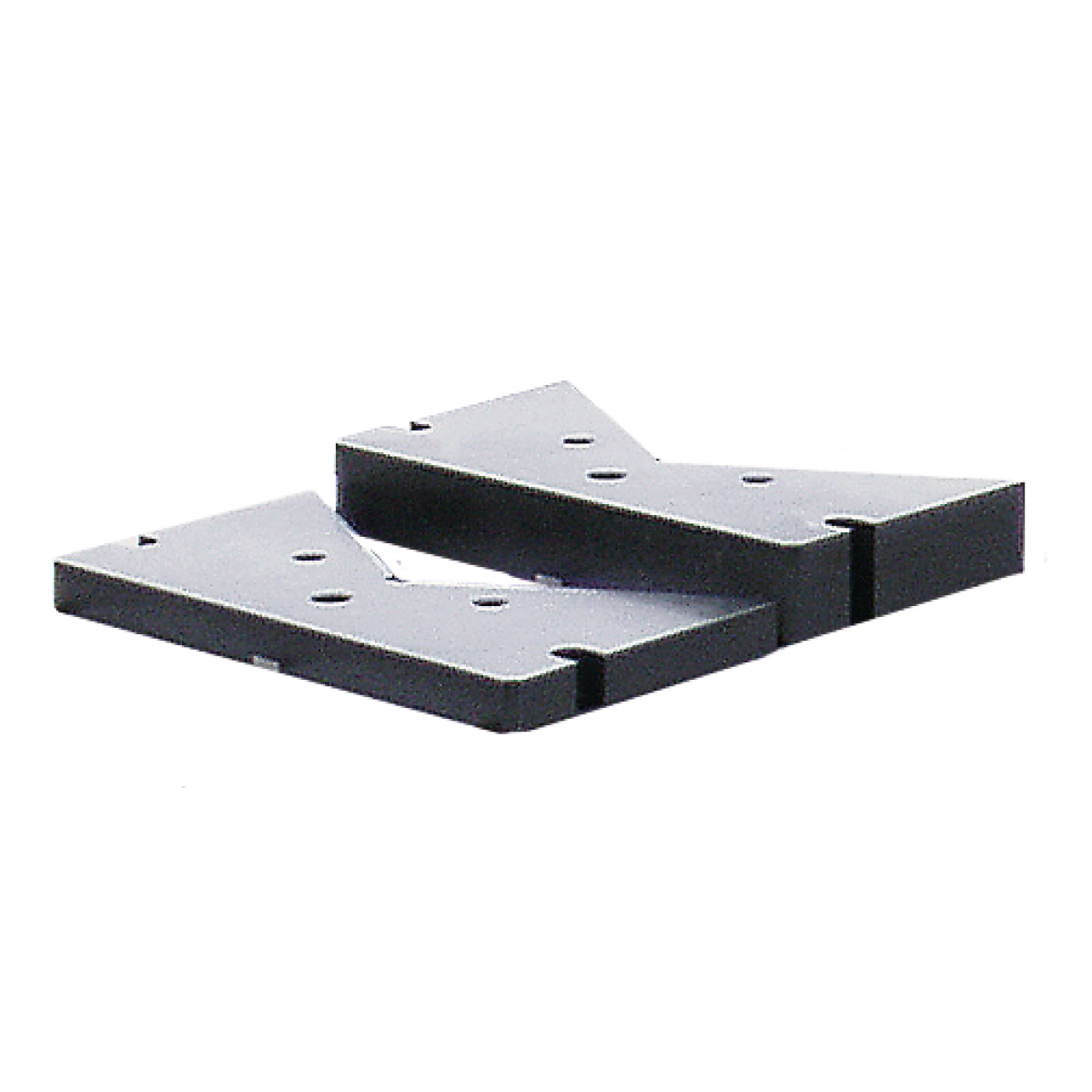

• Zwei Spannprismen
