Metallkraft Laserschneidanlage GH 4020 20kW
- Robuste Schweißkonstruktion für maximale Stabilität und hochwertige Schnittqualität und Präzision
- Mit 4G Beschleunigung für einen höheren Output
- Formate 3015, 4020, 6025, 8025 und 12025 mit Laserleistungen von 3 bis 30kW
- Automatischer Doppel-Wechseltisch ermöglicht hohe Auslastungen der Maschine. Während eine Blechtafel geschnitten wird, kann der Bediener den zweiten Tisch leeren und neu bestücken

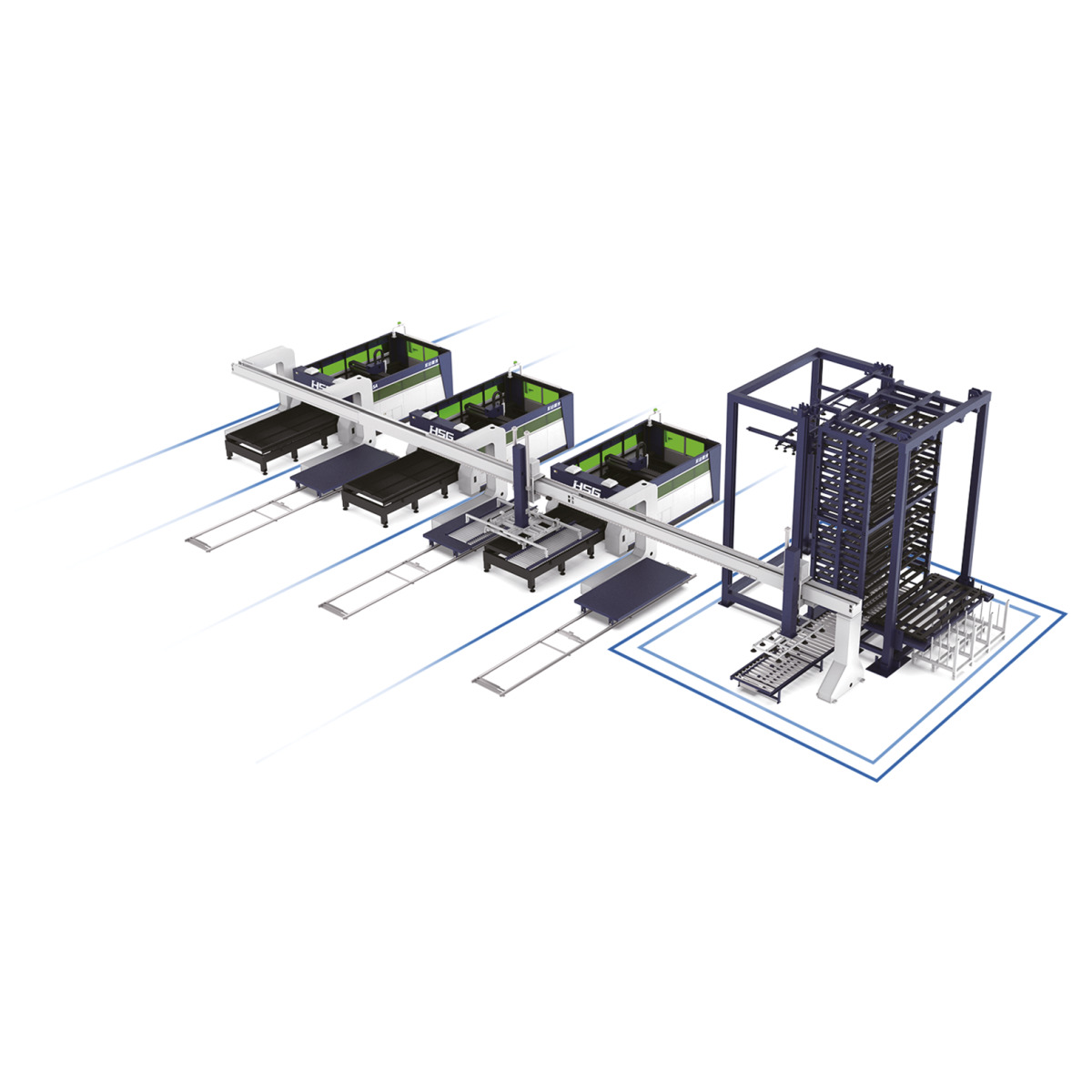

- Automatisches Be- und Entladen optional möglich
- Die zwei Tische befinden sich auf zwei unterschiedlichen, voneinander entkoppelten Ebenen
- Auf dem niedrigeren Tisch können bis zu 200mm hohe Bauteile wie Kästen, Vierkant- und Quadratrohre geschnitten werden

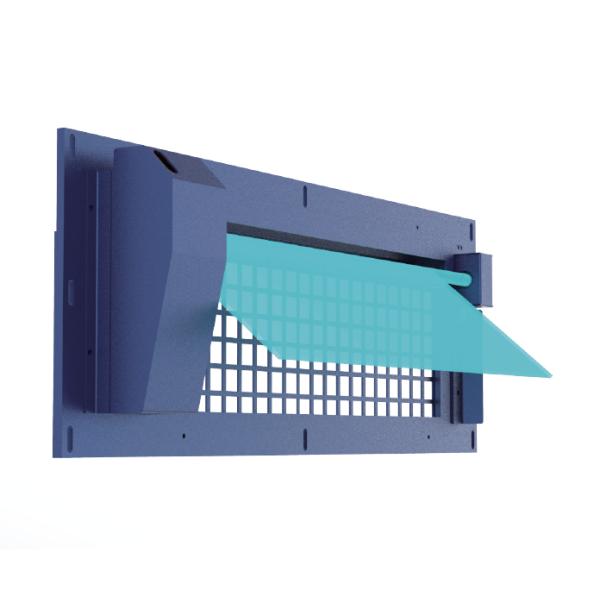

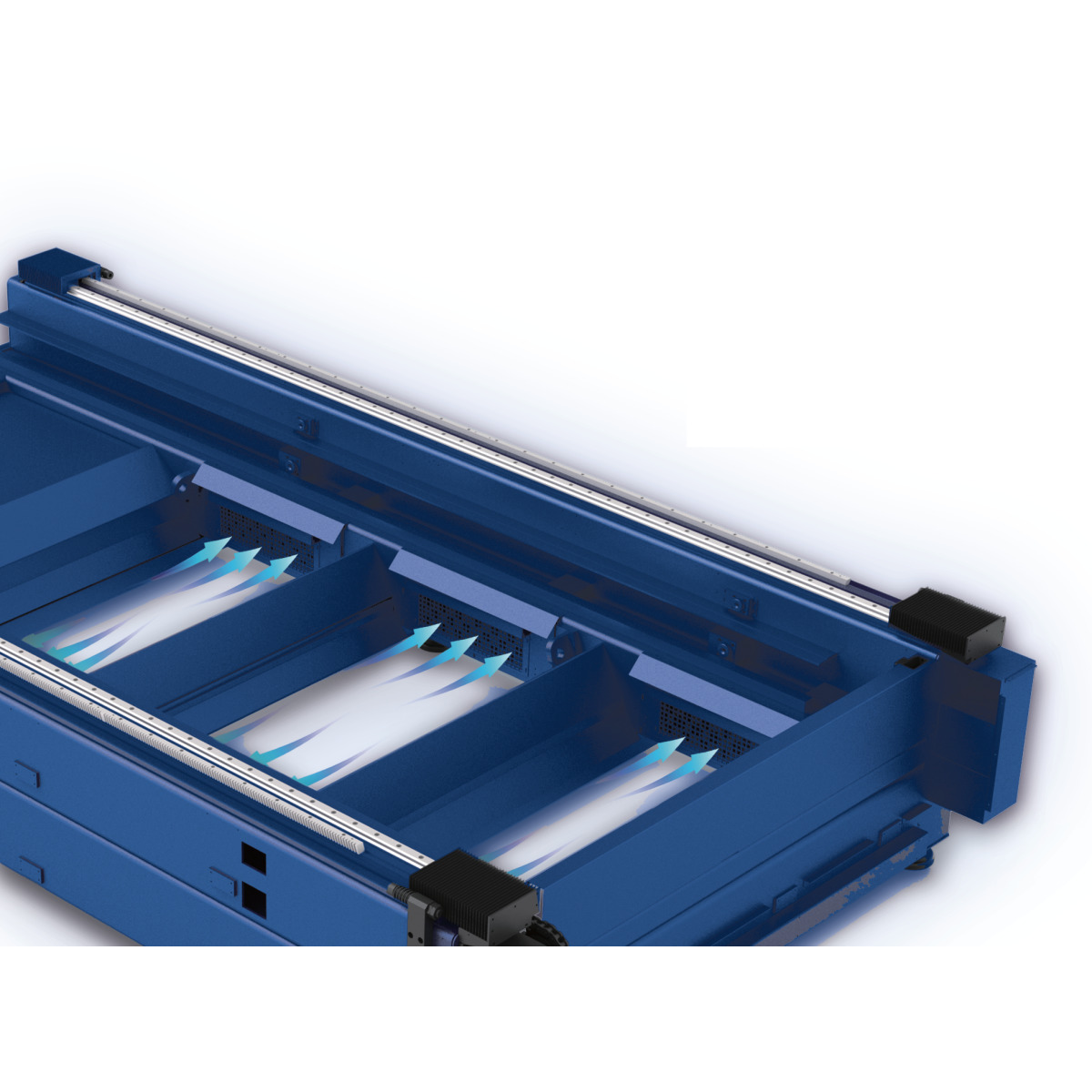

- Effektive Schneidrauchabsaugung, durch gesteuerte Klappen wir die Saugleistung auf den aktuellen Arbeitsbereich konzentriert

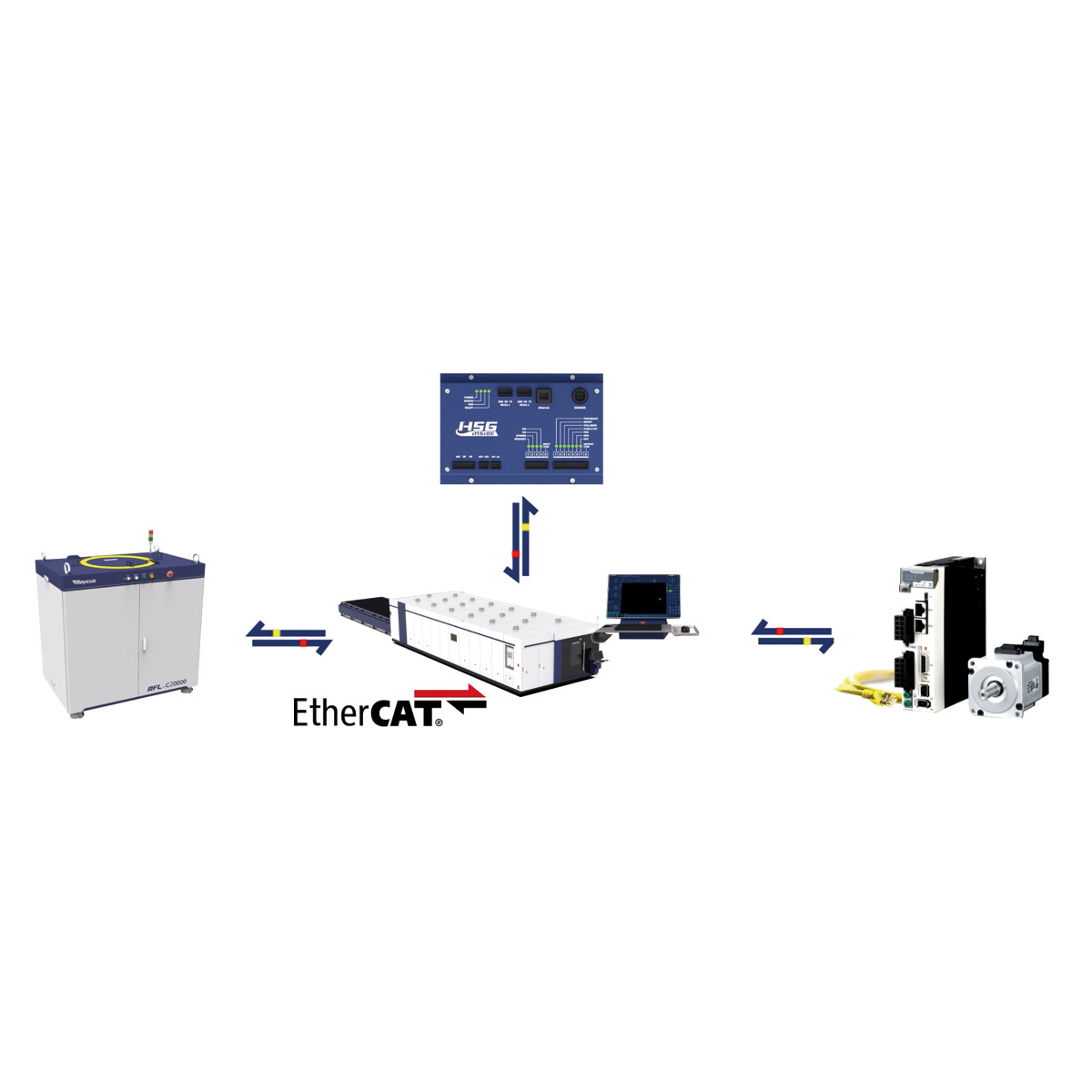

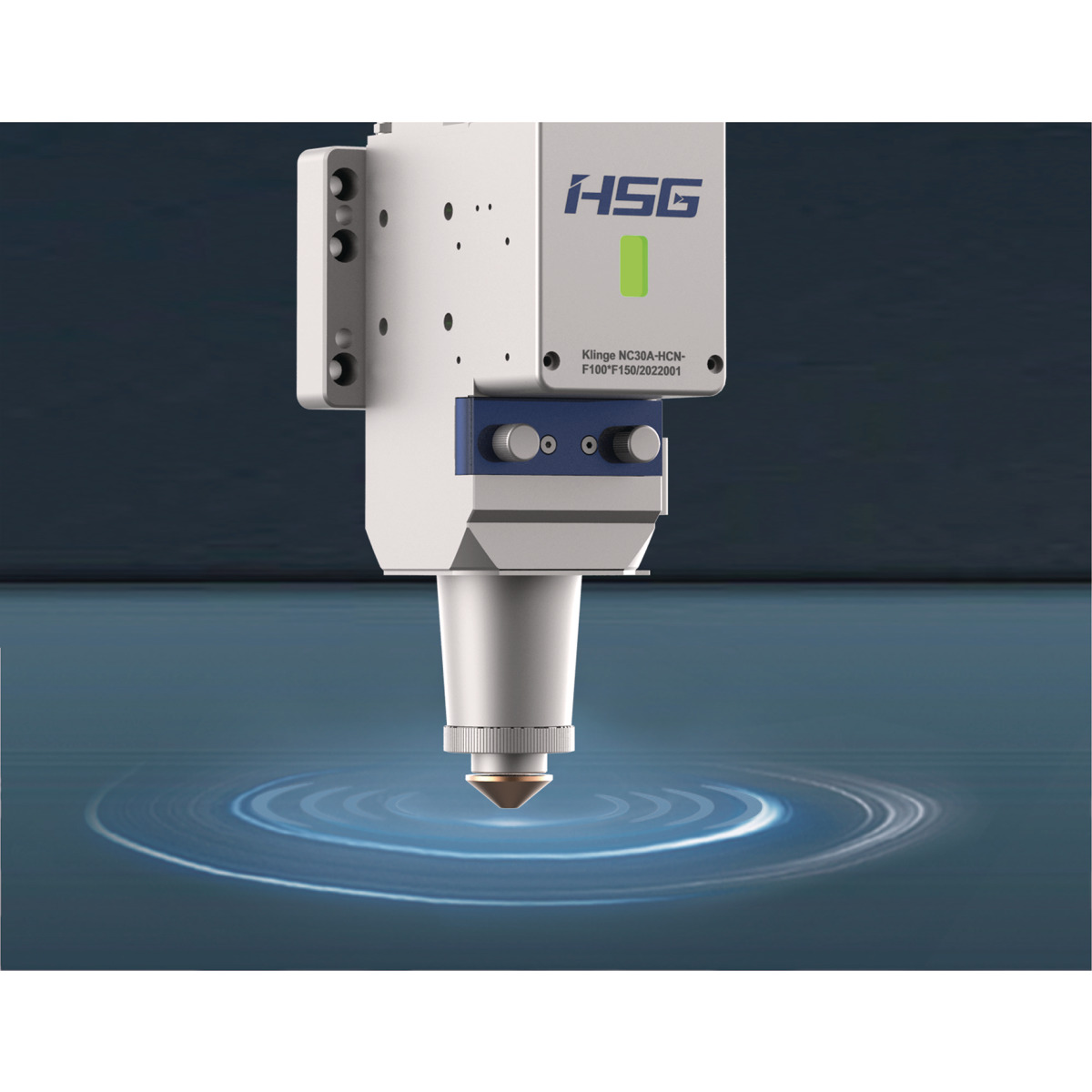

- Raycus Laserquelle mit Autofokus-Laserkopf von HSG
- Laserkopf mit höherer Fokussiergeschwindigkeit als vergleichbare Einheiten, dadurch höhere Einstechgeschwindigkeiten bei großen Materialstärken
- Hauptlinse durch einfach austauschbare Doppelschutzlinse geschützt
- Effiziente Wasserkühlung des Laserkopfs
- Stromstabilisator zur Kompensation von Spannungsschwankungen und dadurch Gewährleistung gleichbleibender Schnittqualität
- Bediener hat durch mehrere Kameras jederzeit den Arbeitsbereich im Blick

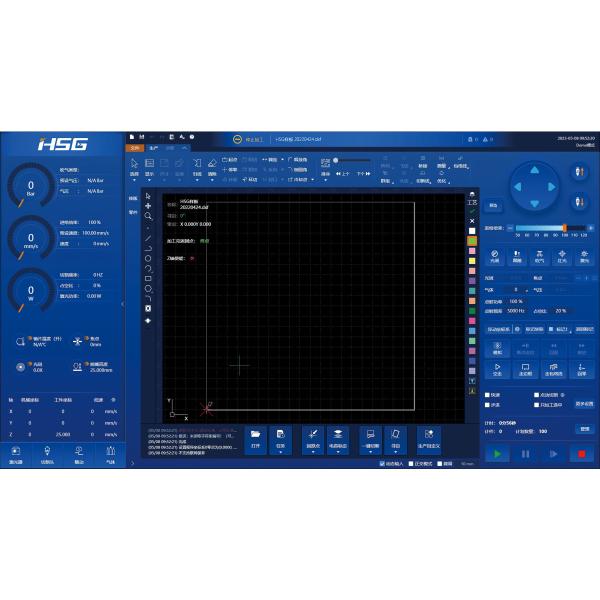

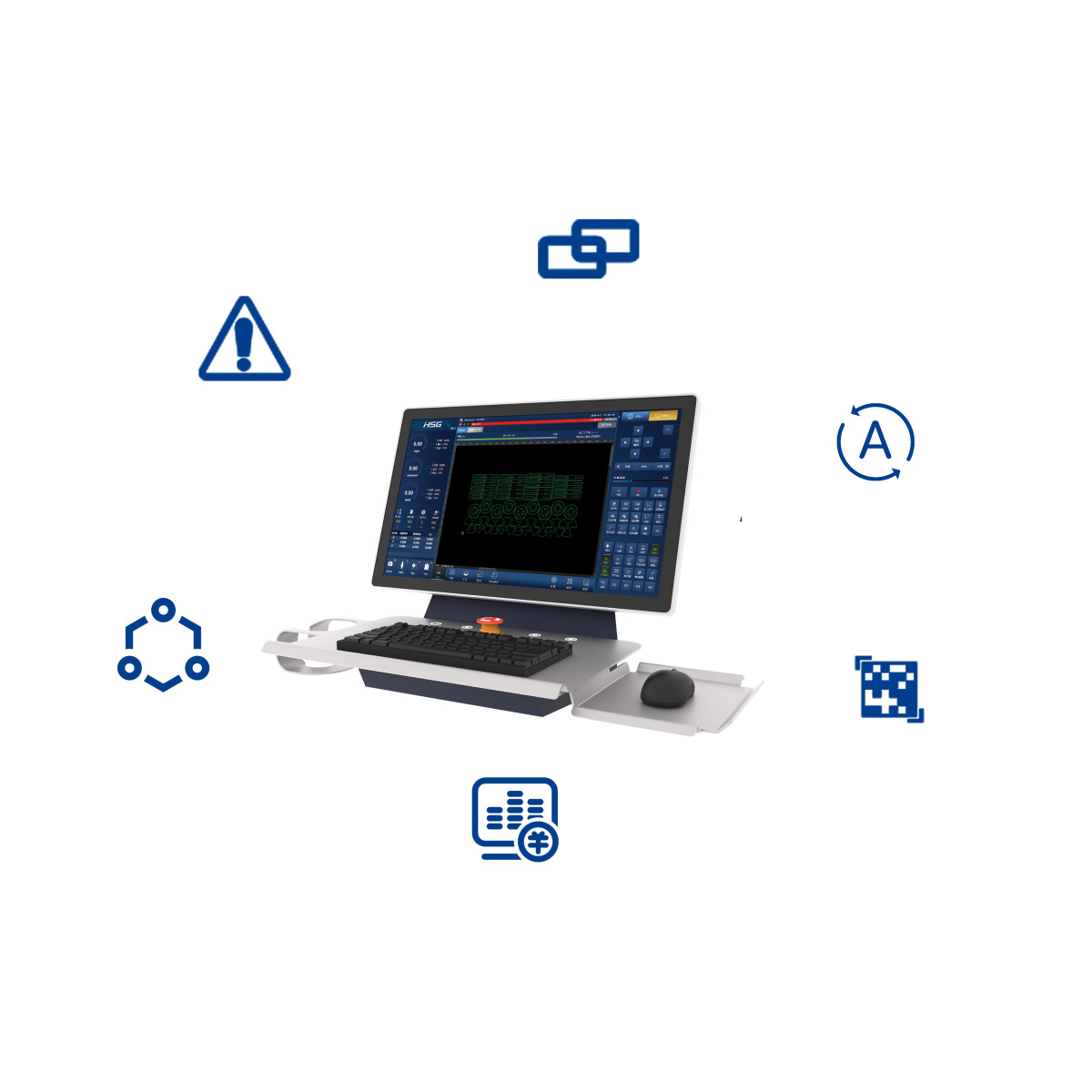

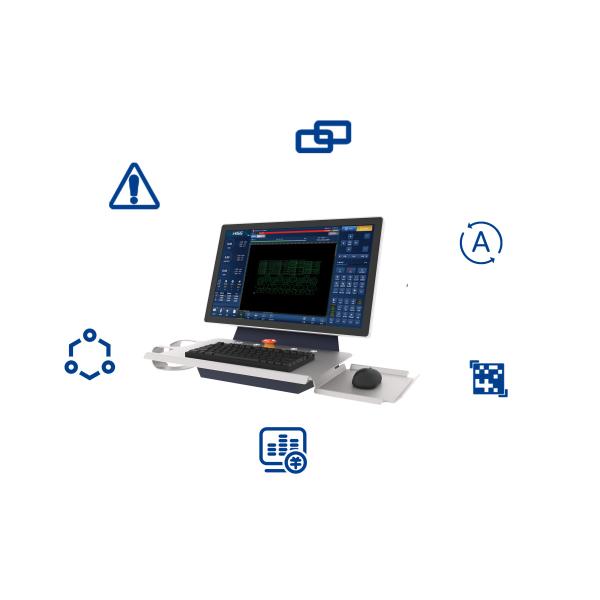

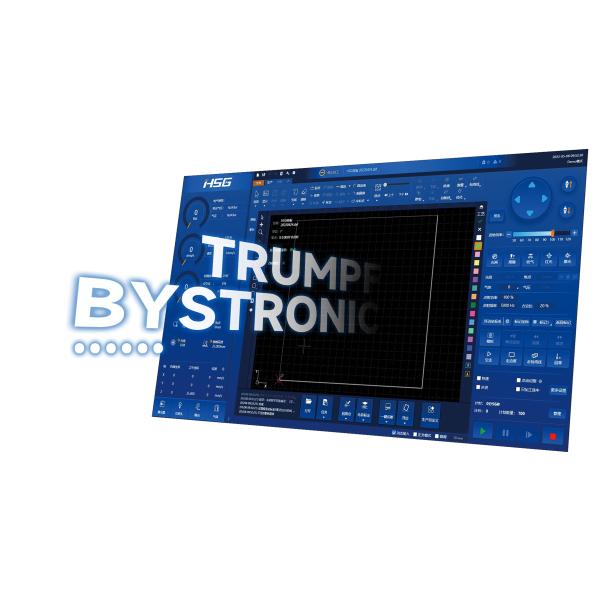

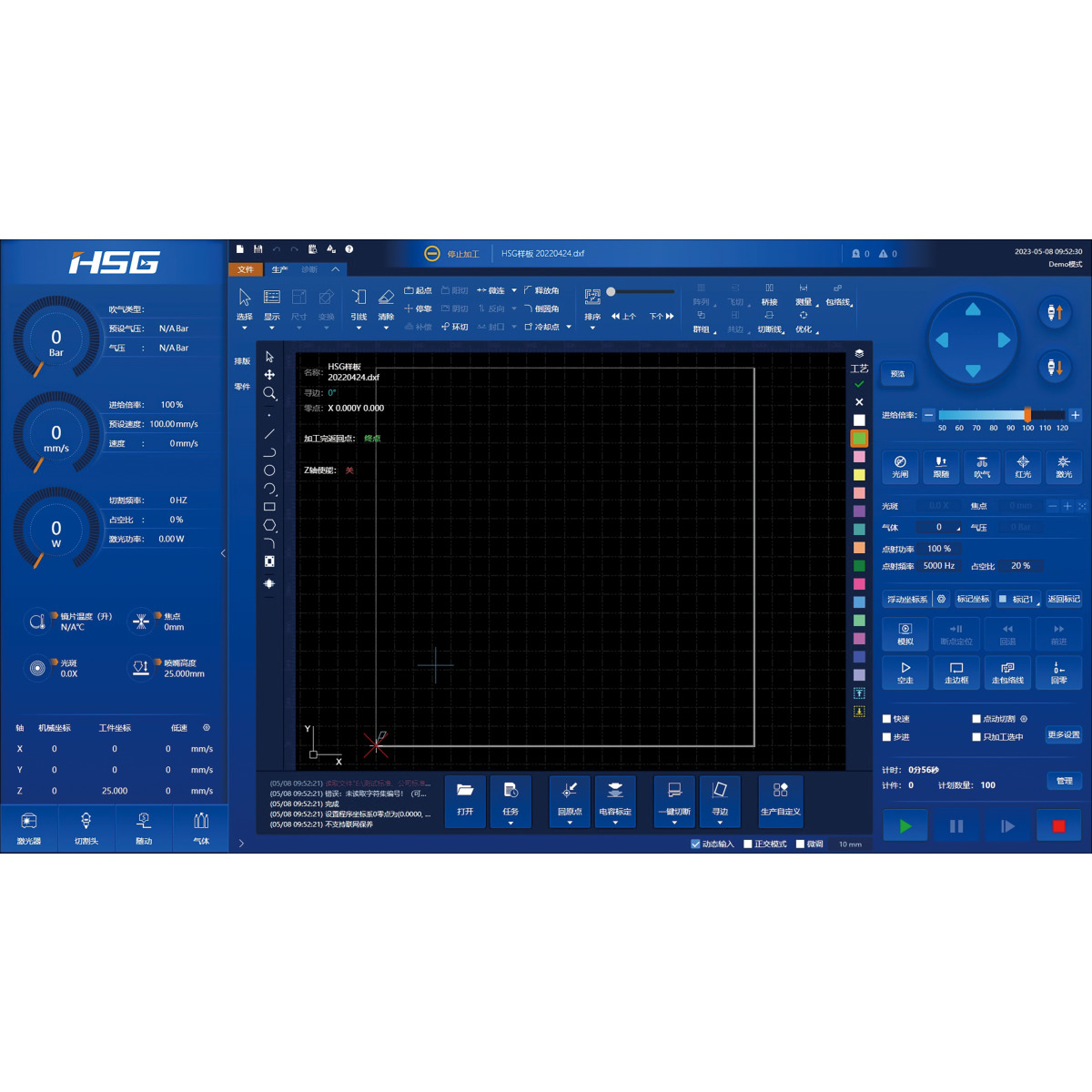

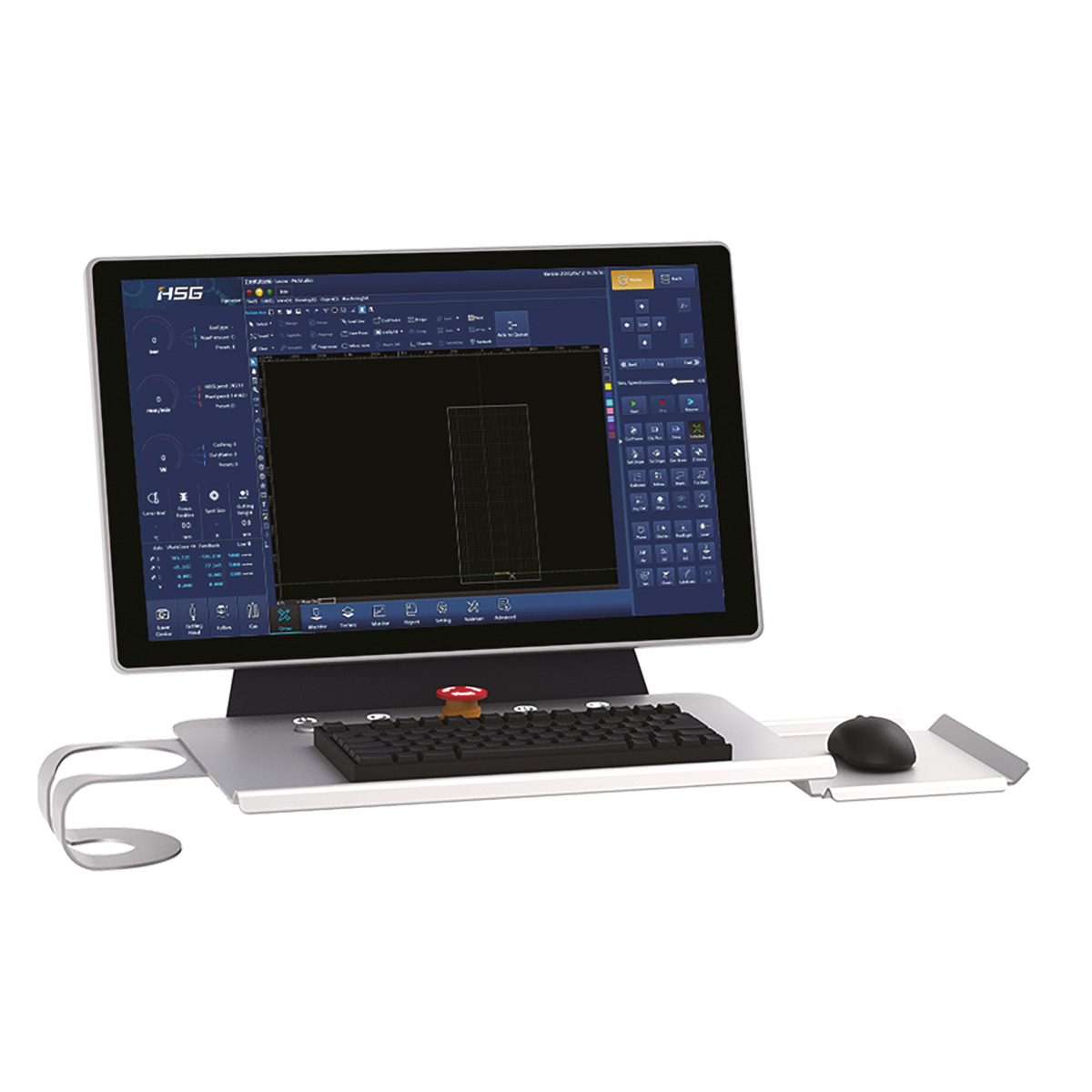

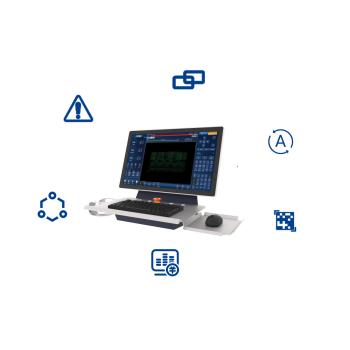

Sehr einfache Handhabung der Maschine und der bedienerfreundlichen Software - Steuerungssoftware mit vielen Vorlagen zur Programmierung einfacher Bauteile
- Materiallagerverwaltung
- Durchdachte Nesting-Software mit vielen Optimierungsmöglichkeiten
Hersteller
Xlase Gmbh
Itterpark 6, 40724 Hilden, Deutschland
info@xlase.de
Technische Daten:
- Max. Verfahrweg X-Achse: 2032 mm
- Max. Verfahrweg Y-Achse: 4064 mm
- Max. Verfahrgeschwindigkeit: 200 m/min
- Positionsgenauigkeit: ± 0,03 mm/m
- Max. Traglast Maschinentisch: 2500 kg
- Beschleunigung: 2,8 G
Abmessungen und Gewichte
- Länge (Produkt) ca.: 11450 mm
- Breite/Tiefe (Produkt) ca.: 3620 mm
- Höhe (Produkt) ca.: 2480 mm
- Gewicht (Netto) ca.: 9000 kg
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Laserleistung: 20 kW
Schnittleistung
- Materialstärke max. Baustahl: 60 mm
- Materialstärke max. Edelstahl: 60 mm
- Materialstärke max. Aluminium: 50 mm
- Materialstärke max. Messing: 20 mm
- Erläuterung Materialstärke max.: Angaben der maximalen Materialstärke in Abhängigkeit vom verwendeten Schneidgas (Stickstoff, Sauerstoff, Luft)
Lieferumfang:
- Kühlgerät
- Stabilisator
- Schutzvorrichtung / Lichtschranken
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
