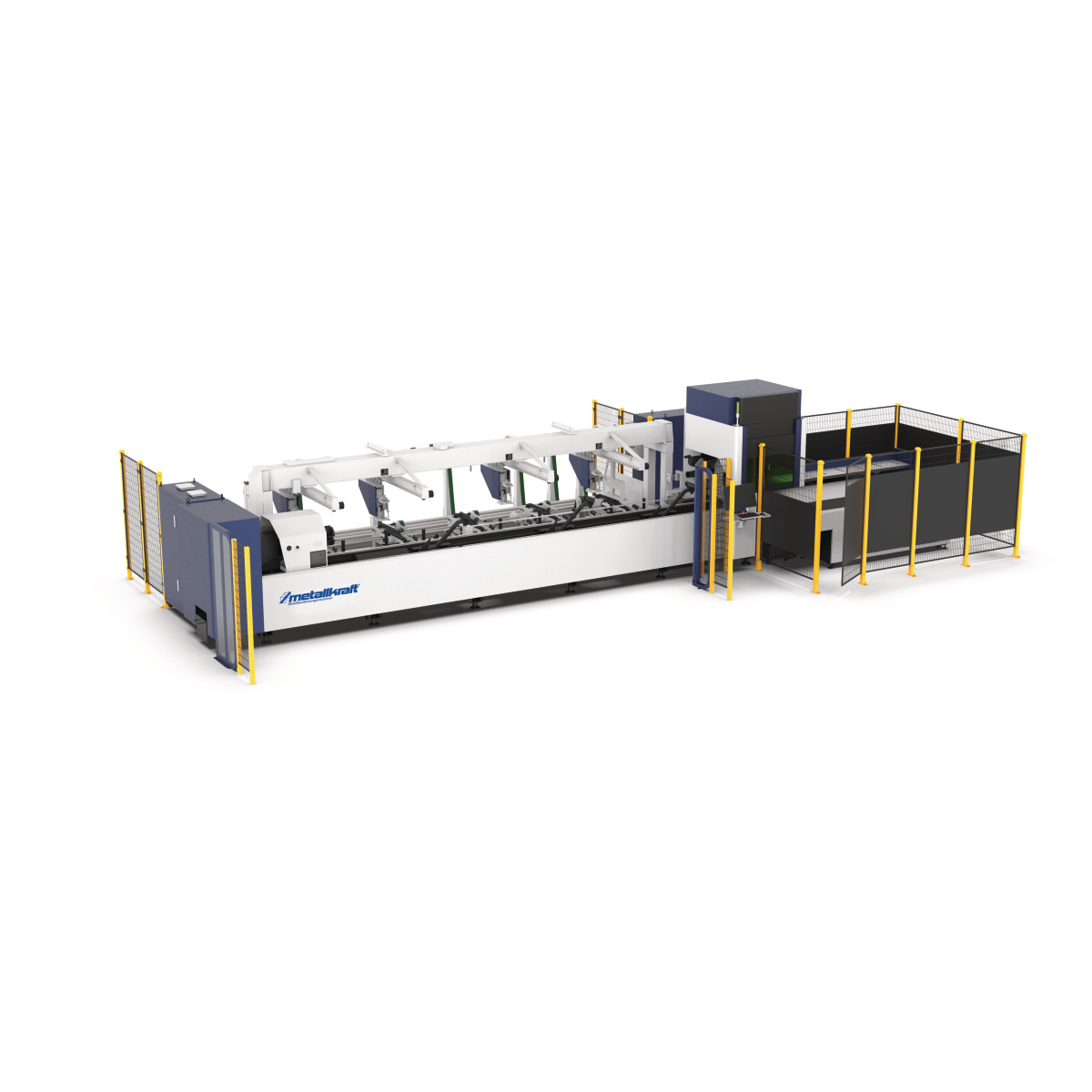

Metallkraft Rohr-Laserschneidanlagen mit Schwenkkopf TP 65S 6kW

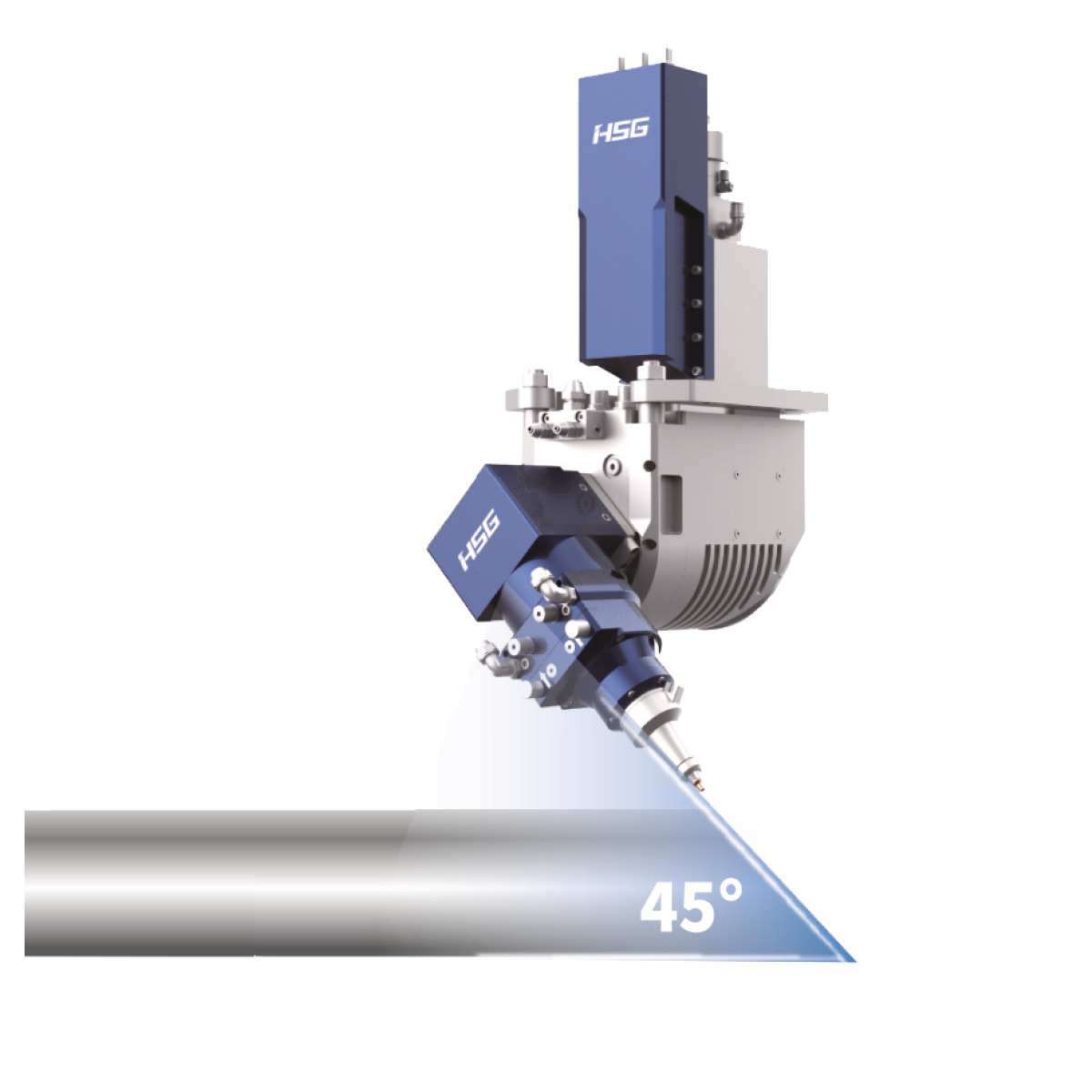

- Extra stabile Schweißkonstruktion für hohe Standfestigkeit und hohe Schnittpräzision 45° Fasen- und Winkelschnitte mit 3D-Fünf-Achs-Laserkopf möglich
- Hochwertige Komponenten von den Marktführern ihrer Branche
- Laserkopf von HSG Laser -> Höhere Fokusiergeschwindigkeit als vergleichbare Laserschneideinheiten. Dadurch höhere Einstechgeschwindigkeit bei großen Materialstärken. Eine Doppelschutzlinse verlängert die Lebensdauer der Hauptlinse
- Laserquelle von Raycus -> Einer der bekanntesten Hersteller von effizienten und hochwertigen Laserquellen, die große Ausgangsleistungen erreichen
- Präzise X- und Y-Achsen mit Servomotoren von Rexroth und Sanyo Denki

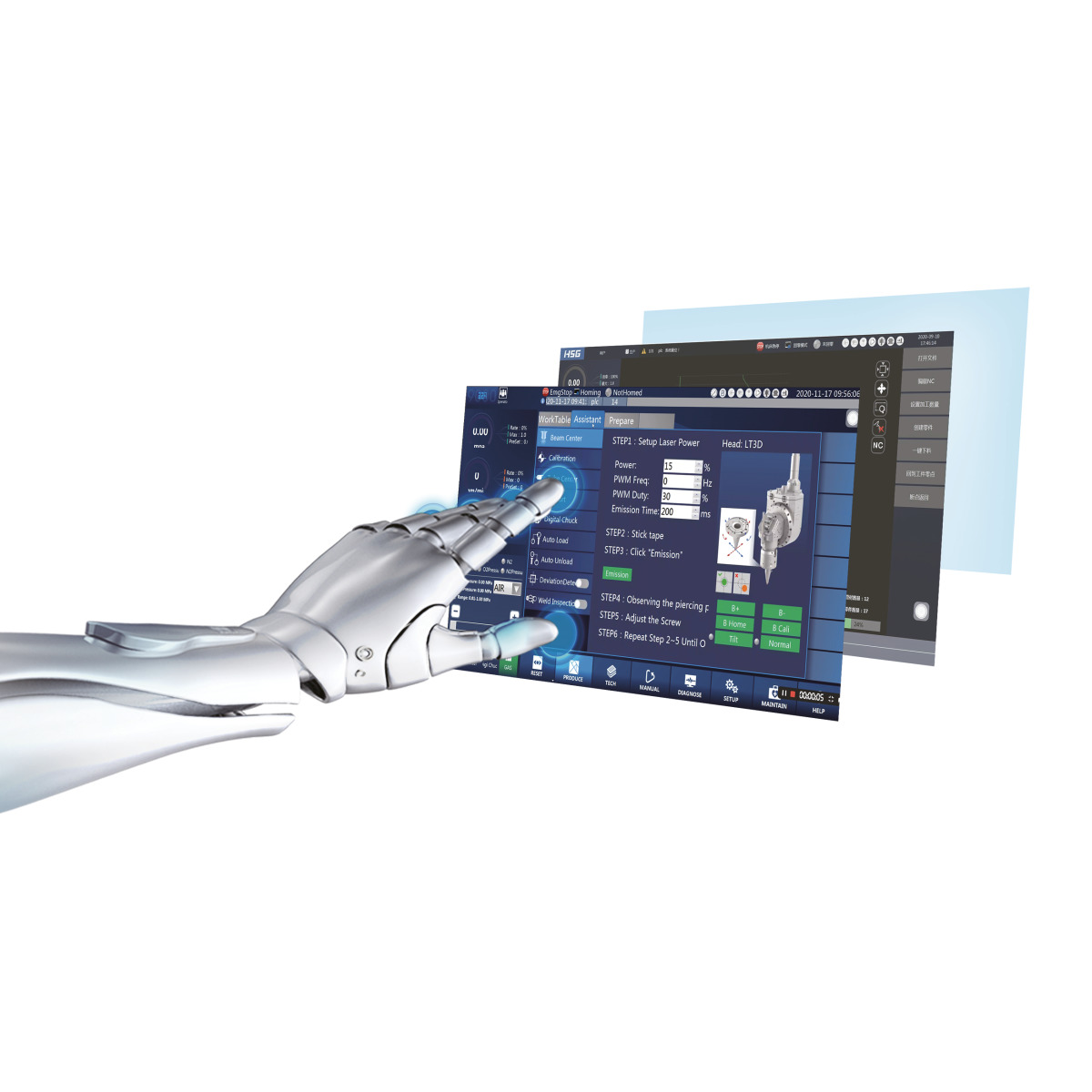

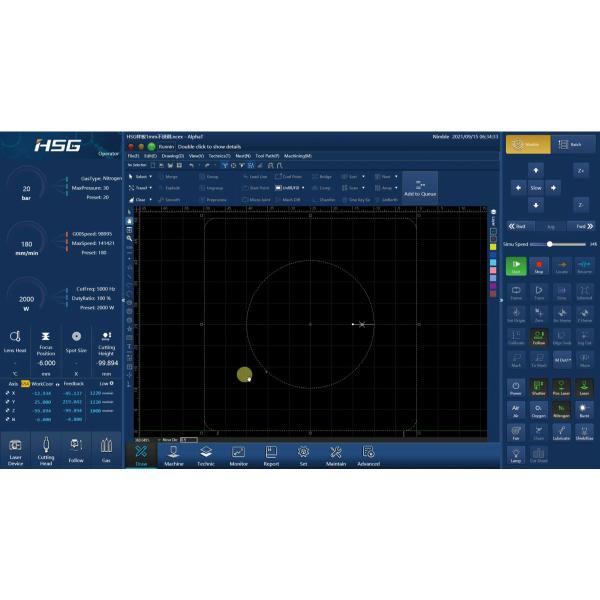

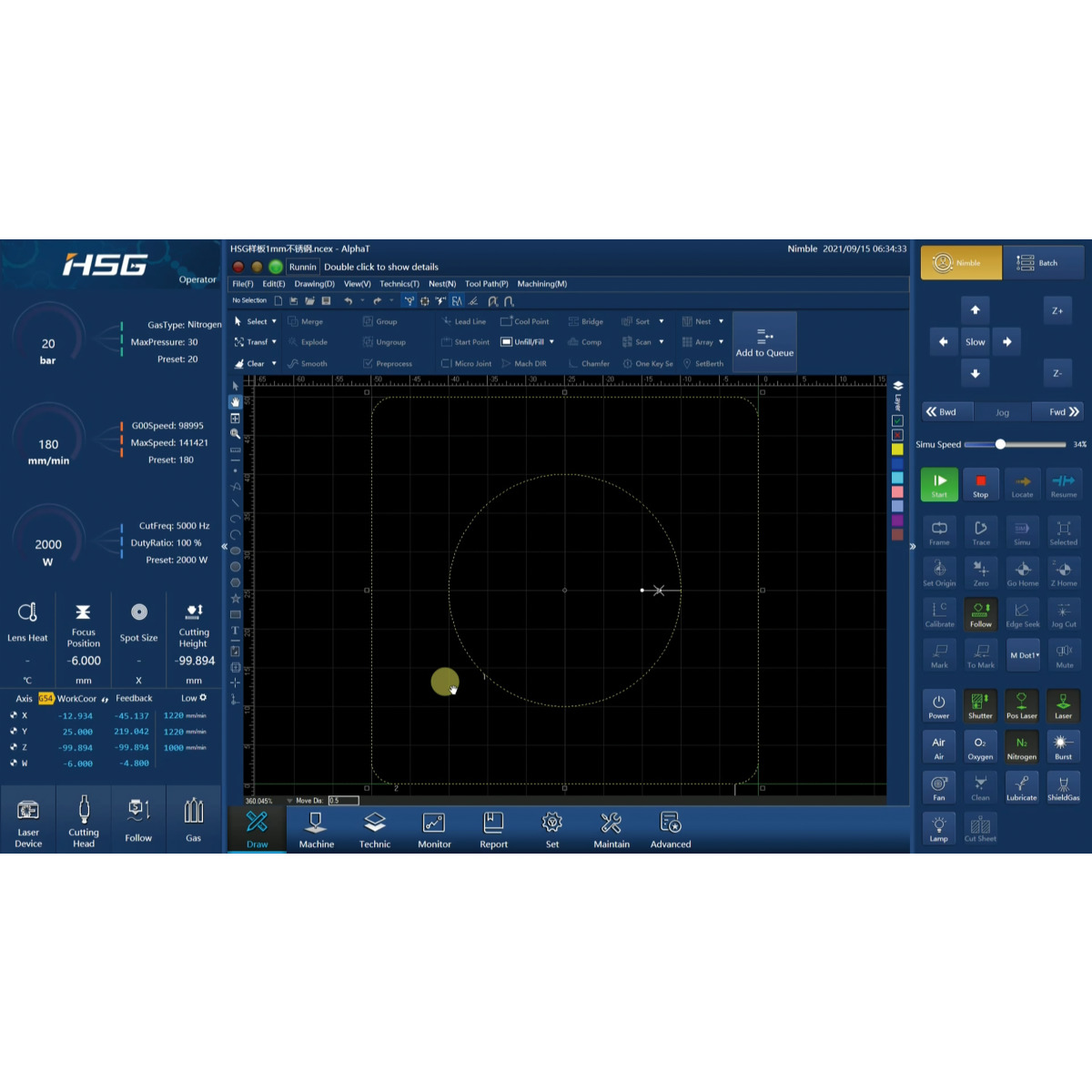

- Steuerungssystem - HSG X9000
- Bussteuerung über EtherCAT-Protokoll, schnelle Steuerungsgeschwindigkeit
- Ausgestattet mit mehreren Funktionen wie Scanschneiden, 5-stufiges Einstechen, Wartungserinnerung, Prozessbericht

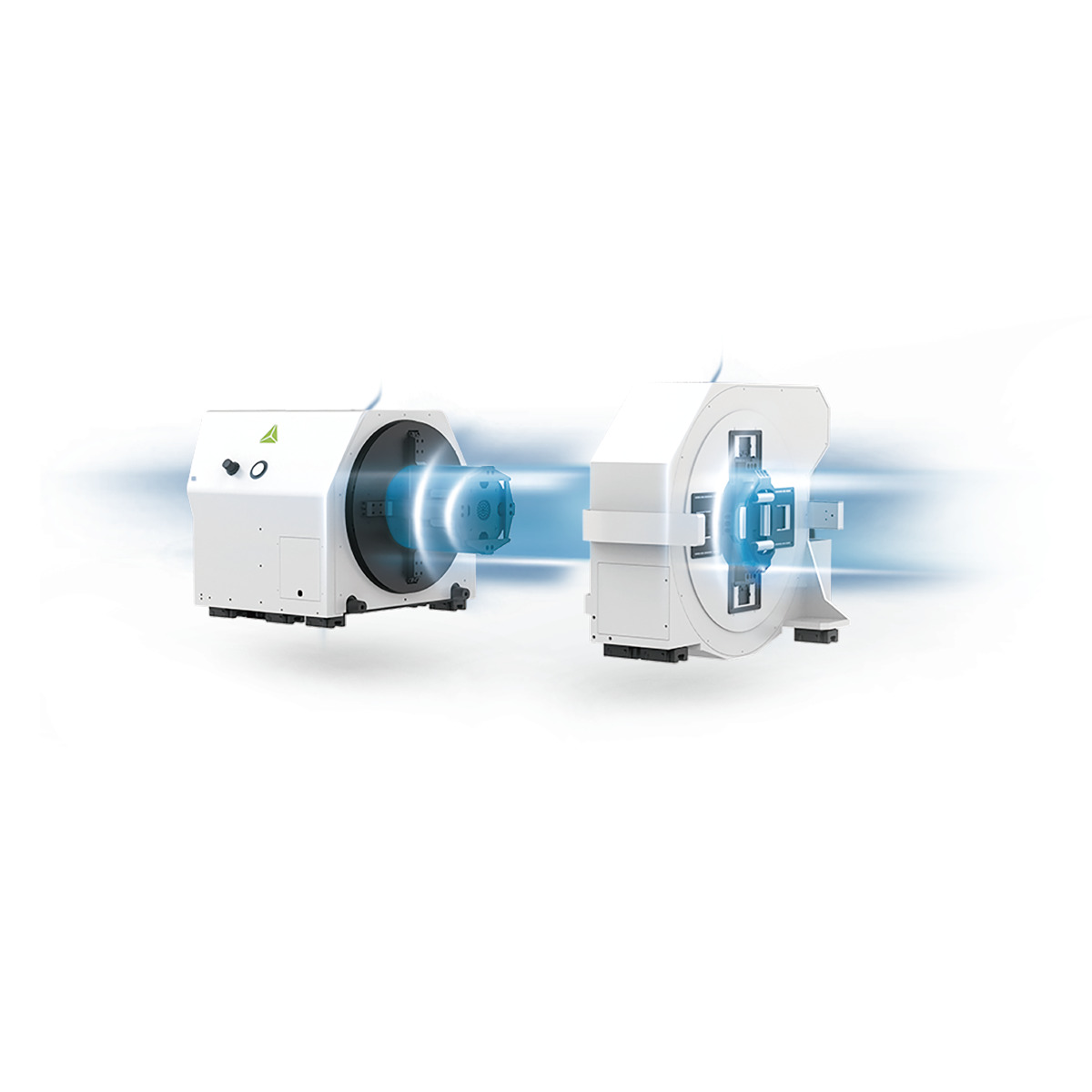

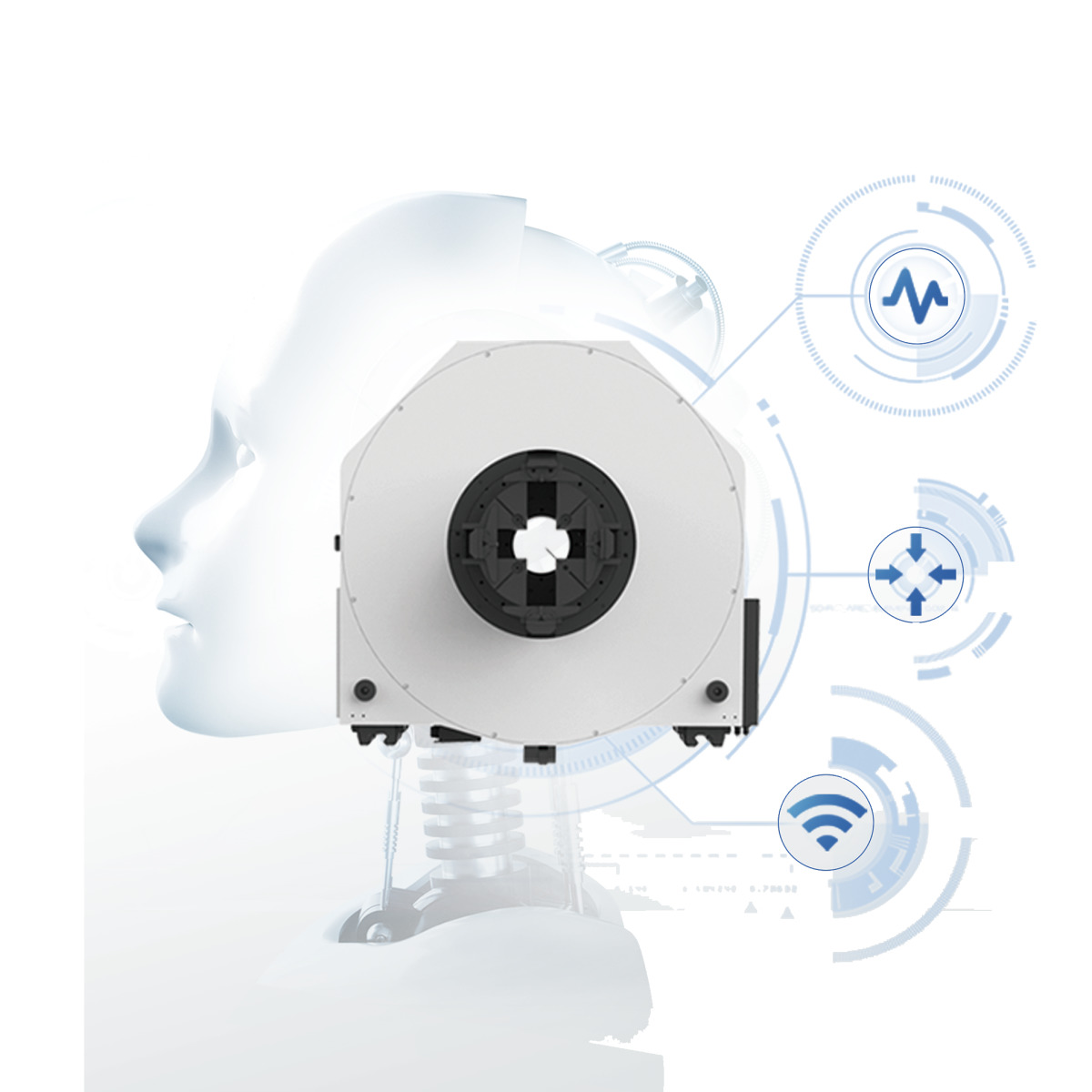

- Intelligentes digitales Spannfutter mit geschlossenem Regelkreis: Präzise Spannung mit der exakt richtigen Spannkraft auch für dünne Werkstücke, Autozentrierung, Drahtlose Übertragung, Erkennung der Spannbackenposition in Echtzeit, Anpassende Spannkraft, Erkennt selbstständig wenn ein falsches Werkstück eingespannt ist und hält sofort an
Effizientes Schneiden von Vierkantrohren durch optimierte Verfahrwege
Hersteller
Xlase Gmbh
Itterpark 6, 40724 Hilden, Deutschland
info@xlase.de
Technische Daten:
- Max. Verfahrgeschwindigkeit: 140 m/min
- Werkstückgröße Rundrohr: 20 – 273 mm
- Werkstückgröße Vierkantrohr: 20 – 200 mm
- Positionsgenauigkeit: ± 0,03 mm/m
- Max. Traglast Maschinentisch: 200 kg
Abmessungen und Gewichte
- Länge (Produkt) ca.: 12500 mm
- Breite/Tiefe (Produkt) ca.: 3000 mm
- Höhe (Produkt) ca.: 2600 mm
- Gewicht (Netto) ca.: 9500 kg
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Laserleistung: 6 kW
- Aufnahmeleistung: 66 kW
Schnittleistung
- Materialstärke max. Baustahl: 20 mm
- Materialstärke max. Edelstahl: 14 mm
- Materialstärke max. Aluminium: 12 mm
- Materialstärke max. Messing: 9 mm
- Erläuterung Materialstärke max.: Angaben der maximalen Materialstärke in Abhängigkeit vom verwendeten Schneidgas (Stickstoff, Sauerstoff, Luft)
Lieferumfang:
- 1x Kühlgerät
- 1x Stabilisator
- 1x Schutzvorrichtung / Lichtschranken
- Entladevorrichtung
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
