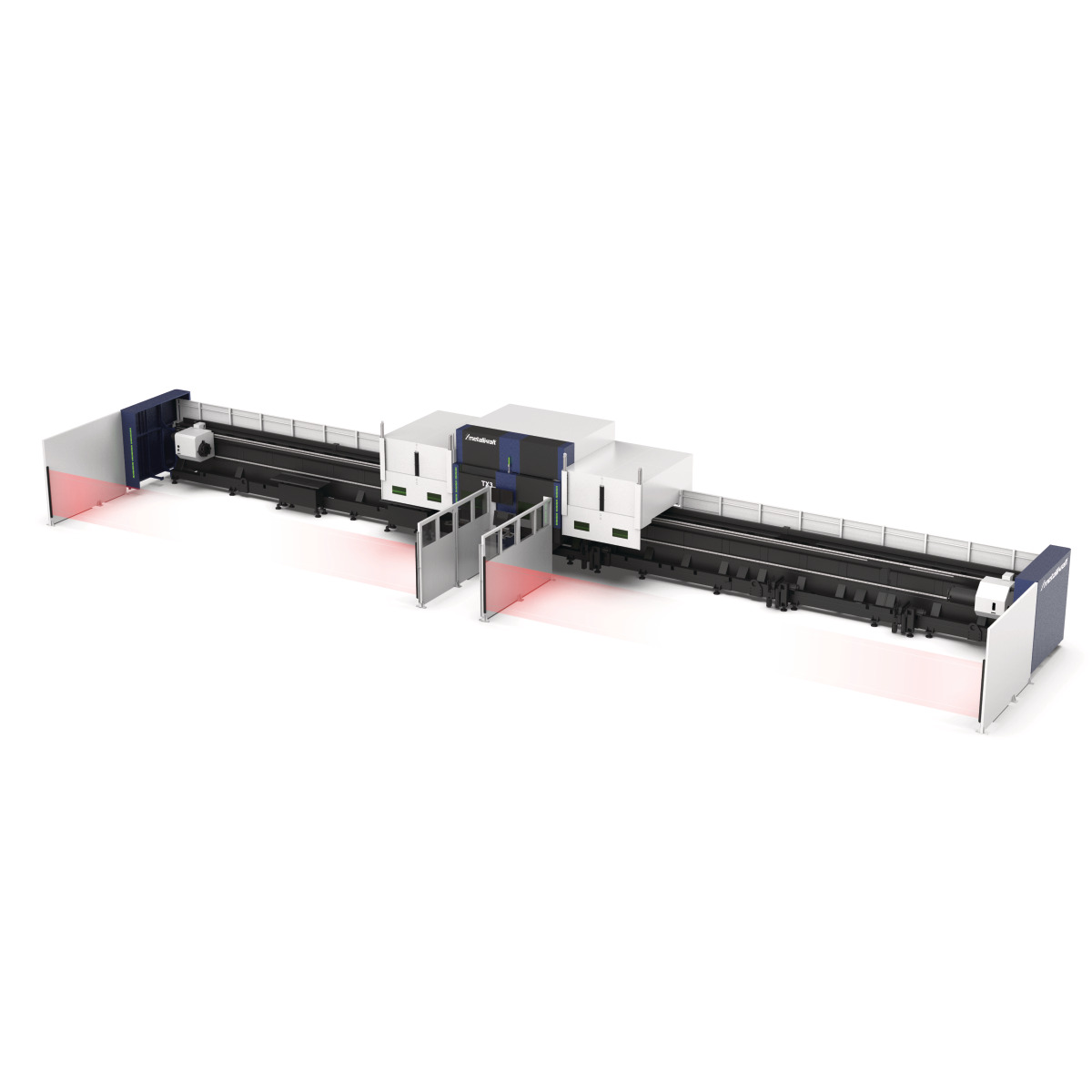

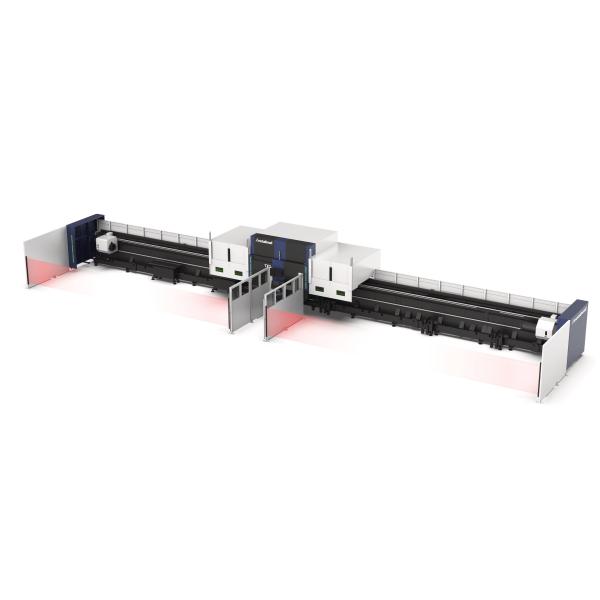

Metallkraft Rohrlaserschneidmaschine TX3 3kW Raycus 9 m

• L-förmiges Schwerlast-Drehbankbett für große und schwere Rohre entwickelt

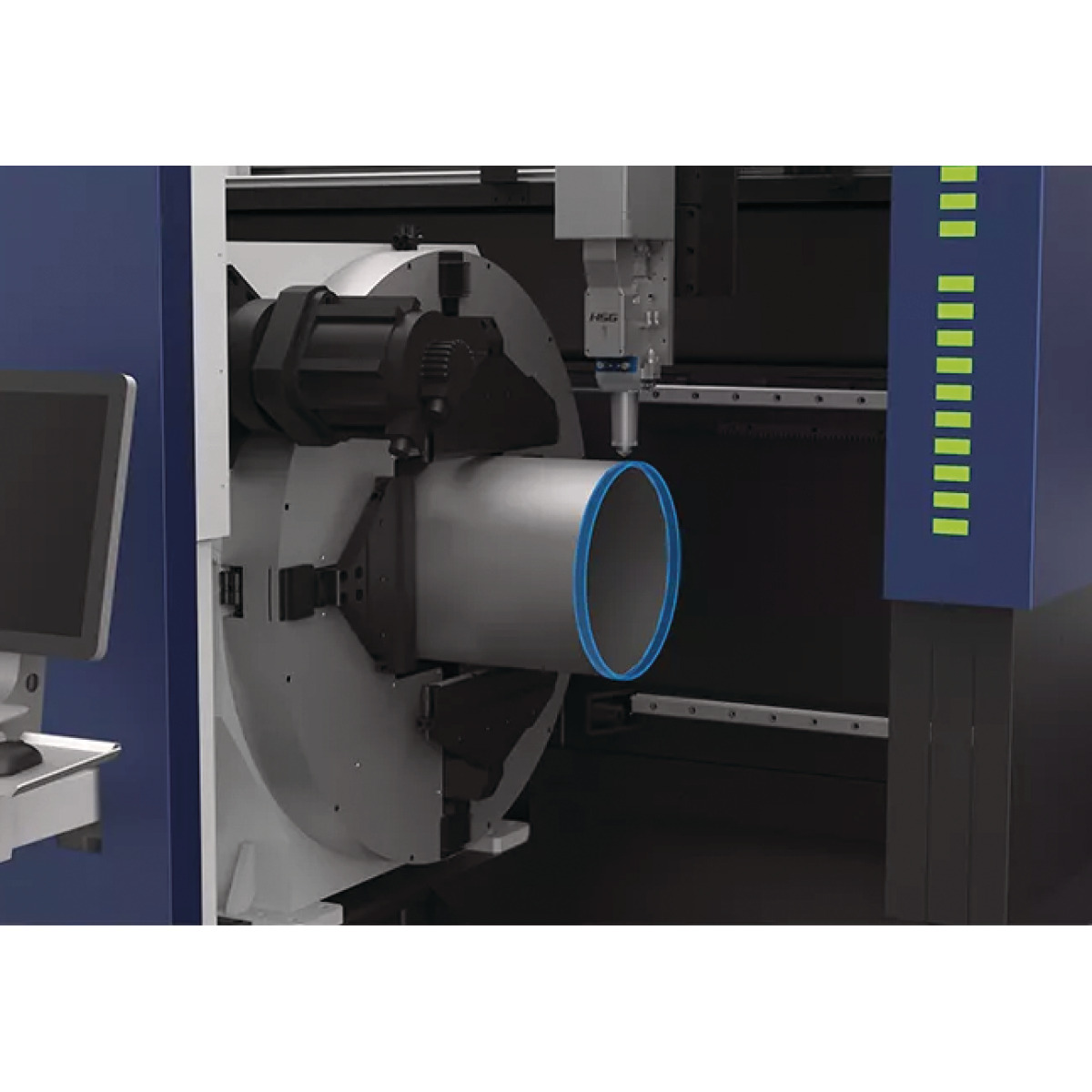

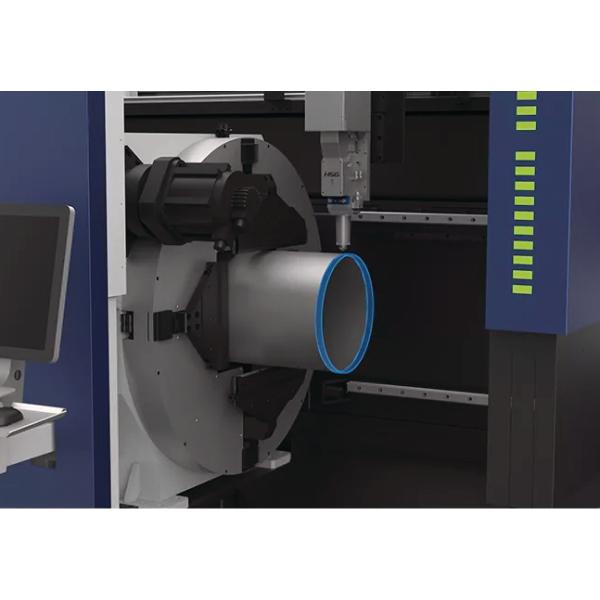

• HSG einzigartiges intelligentes Spannfutter -> für die Fertigung von Rohren über den gesamten Spannbereich von 20mm bis 360mm ohne Umrüsten
• Automatisches Be- und Entladen - > effizient und zeitsparend, spart Arbeitskräfte und reduziert die Produktionskosten
• Hochbelastbares, rohrförmiges Trägersystem -> bietet eine rundum wirksame Unterstützung bei der Rohrbearbeitung und verbessert die Genauigkeit bei der Bearbeitung schwerer Rohre
• Die Multispannfutter-Umkehrbewegung ermöglicht das Schneiden schwerer Rohre ohne Rückstände und spart Materialkosten
• Serienmäßig mit national genormten Profilgreifern ausgestattet, mit denen Winkelstahl, Kanalstahl und H-Stahl problemlos geschnitten werden können
• Für Rohrverbindungen mit Fasenschnitte bis zu 45°
• HSG Intelligentes Bus-Betriebssystem -> Ermöglicht komfortable Rohrbearbeitung durch umfassende Anwendungsunterstützung, professionelle Datenbank für Rohrschneideverfahren und jahrelang gesammelte HSG-Daten – für effizientere Prozesse und clevere Konstruktionen beim Laser-Rohrschneiden
• Hochwertige Komponenten von den Marktführern ihrer Branche
• Laserquelle von Raycus -> einer der bekanntesten Hersteller von effizienten und hochwertigen Laserquellen, die große Ausgangsleistungen erreichen

• Max. Verfahrweg X-Achse: 12500 mm
• Max. Verfahrweg Y-Achse: 360 mm
• Max. Verfahrweg Z-Achse: 360 mm
• Max. Verfahrgeschwindigkeit: 80 m/min
• Werkstückgröße Rundrohr: 20 – 360 mm
• Werkstückgröße Vierkantrohr: 20 – 360 mm
• Positionsgenauigkeit: ± 0,05 mm/m
• Max. Traglast Maschinentisch: 1200 kg
• Beschleunigung: 0,8 G

Abmessungen und Gewichte

• Länge (Produkt) ca.: 19000 mm
• Breite/Tiefe (Produkt) ca.: 3300 mm
• Höhe (Produkt) ca.: 3450 mm
• Gewicht (Netto) ca.: 18700 kg

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Laserleistung: 3 kW
