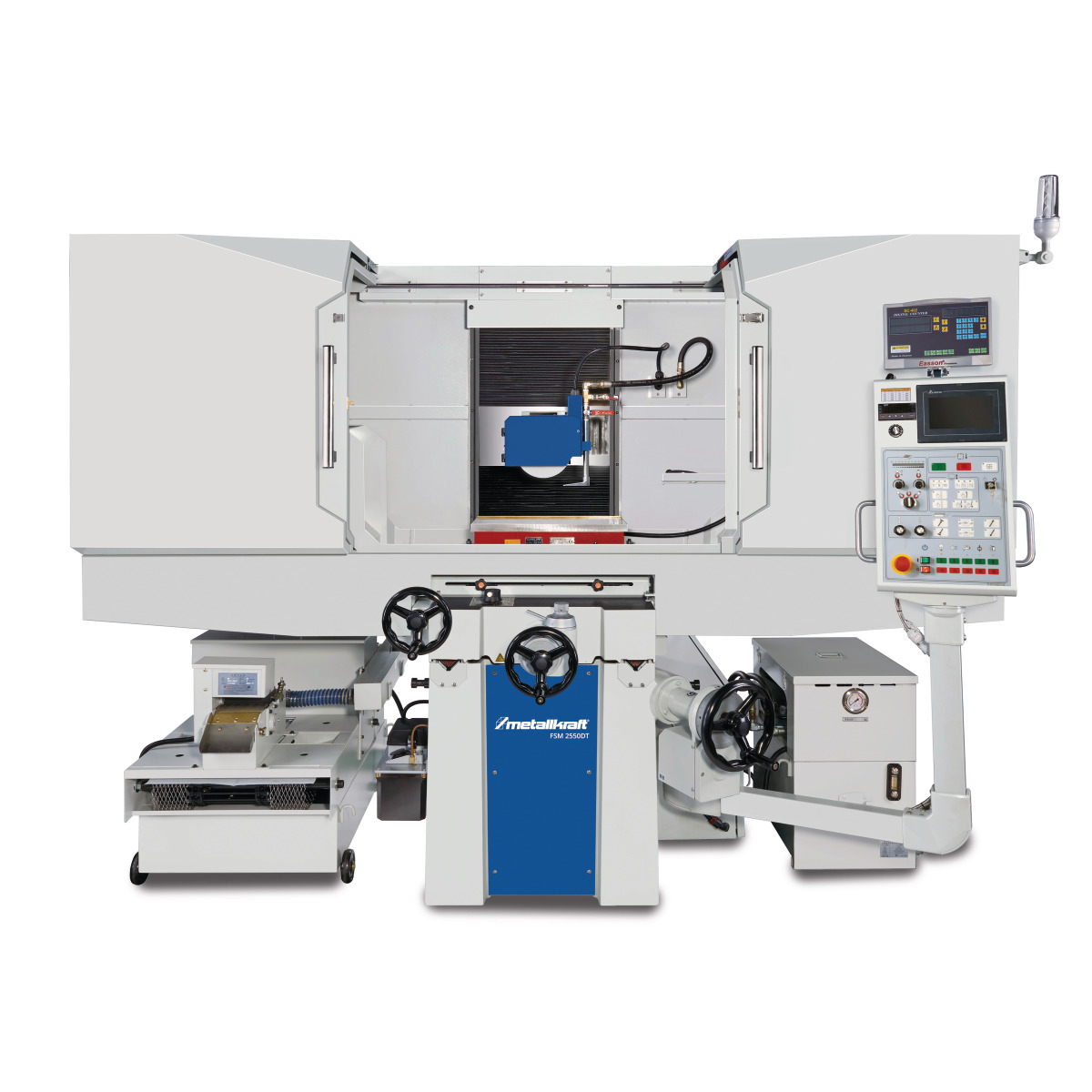

Metallkraft Präzisions-Flächenschleifmaschine FSM 3060 DT

• Für Präzisions-Flächenschleifarbeiten
• Maximale Steifigkeit und Stabilität durch spannungsfrei nachgeglühte und gehärtete Gusseisen-Konstruktion

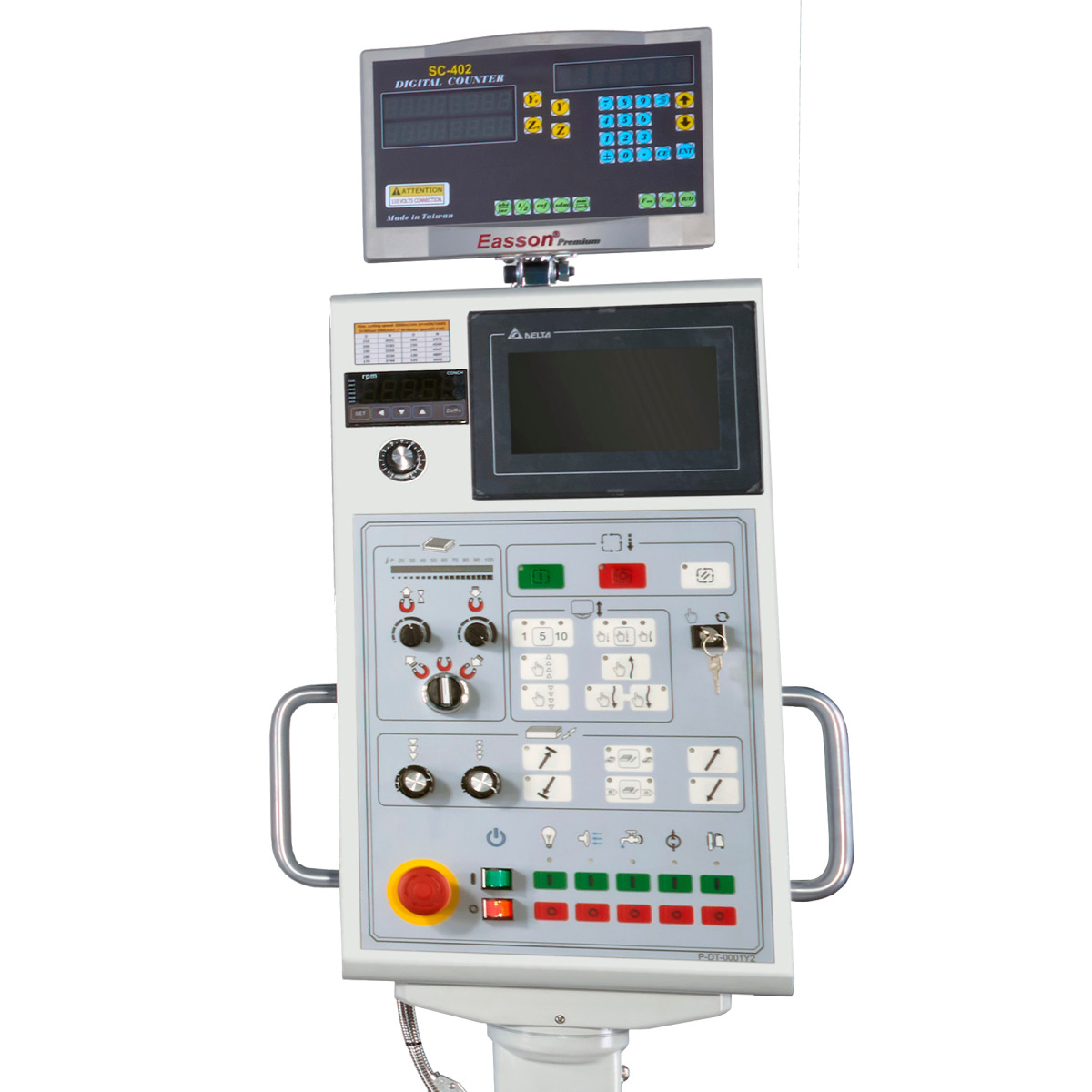

• Benutzerfreundliche Touchscreen Steuerung: HMI Grafik-Interface; alle Funktionen und Schleifvorschub steuerbar; Fünf Programmspeicher; Funktions- und Fehleranzeige; Bildschirmgröße 7"
• Automatische Vorschubsteuerung AD5: Es stehen unterschiedliche Schleifzyklen zur Verfügung: Flächenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Start- und Endpunkt. Die Zustellung der Schleifscheibe kann je nach Werkstück individuell gestaltet werden. Das Gesamtschleifmaß ist in Grob- und Feinzustellung aufgeteilt, die Zustellschritte können, je nach Anwendung, mit einer minimalen Auflösung von bis zu 0,001mm, frei eingegeben werden. Die Möglichkeit Totgänge nach einer bestimmten Anzahl von Zustellschritten sowie Durchgänge zum Ausfeuern nach dem Erreichen des Schleifmaßes zu programmieren, gewährt beste Schleifergebnisse
• Elektromagnetische Spannplatte
• Automatische Entmagnetisierungseinrichtung
• Automatische Justierung des Quervorschubs
• Kreuzschleifeinrichtung
• Kugelumlaufspindel und manueller Feinvorschub in der Querachse
• Längshubregulierung über Magnetventil
• Signalleuchte zur Anzeige des aktuellen Betriebsmodus
• Mengengesteuerte Zentralschmiereinrichtung
• Kühlmitteleinrichtung
• Spritzschutz vorne, seitlich und hinten
• Ausrichtfüße

Abmessungen und Gewichte

• Länge (Produkt) ca.: 2645 mm
• Breite/Tiefe (Produkt) ca.: 2022 mm
• Höhe (Produkt) ca.: 1800 mm
• Gewicht (Netto) ca.: 1700 kg

Ausstattung

• Spannplatte: Elektromagnet
• Spritzschutz: vorne, hinten und seitlich
• Justierung des Quervorschubs: Automatisch
• Entmagnetisiereinrichtung: Automatisch
• Parallelabrichtvorrichtung: Ja
• Kühlmitteleinrichtung: Ja
• Arbeitsleuchte: Halogen-Arbeitsleuchte nach IP65
• Ausrichtfüße: Ja

Elektrische Daten

• Motorleistung Hydraulikpumpe: 0,75 kW
• Leistung Antriebsmotor: 3,75 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindeldrehzahl: 1450 min¯¹

Schleifscheibe(n)

• Schleifscheibe Außendurchmesser: 355 mm
• Schleifscheibe Breite: 38 mm
• Schleifscheibe Bohrung: 127 mm

Flächenschleiftisch

• Flächenschleiftisch Spannfläche Länge: 600 mm
• Flächenschleiftisch Spannfläche Breite: 300 mm
• Flächenschleiftisch Werkstück Gewicht max.: 300 kg
• Abstand max. Spindel zu Flächenschleiftisch: 500 mm

X-Achse

• X-Achse Vorschubgeschwindigkeit: 5 – 25 m/min
• X-Achse Verfahrweg: 700 mm

Z-Achse

• Z-Achse Verfahrweg: 340 mm

Lieferumfang:

• Schleifscheibenflansch
• Schleifscheibe
• Auswuchtdorn
• Bedienwerkzeug
