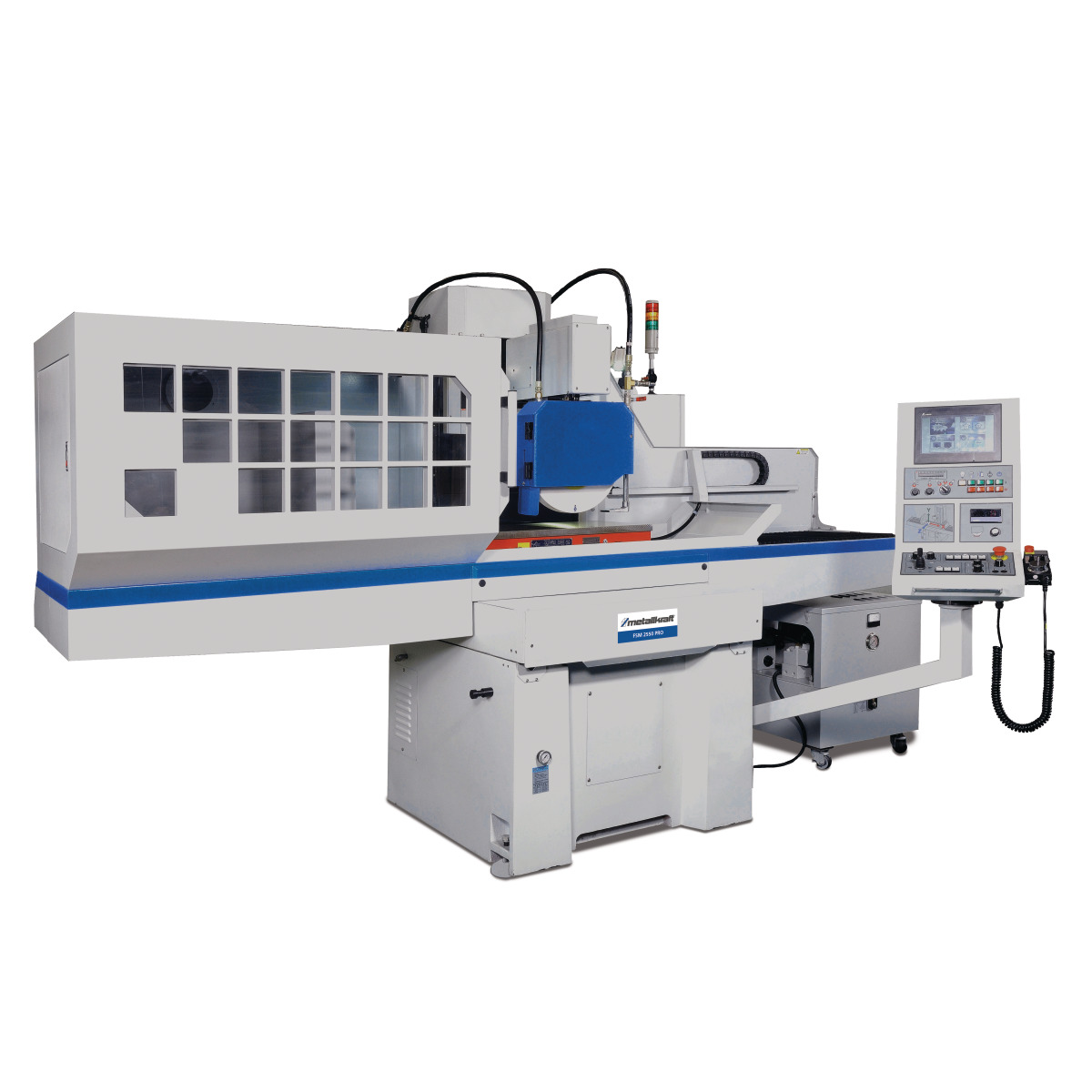

Metallkraft Präzisions-Flächenschleifmaschine FSM 3060 PRO

• 10"-Touchscreen NC-Steuerung G1 für Y- und Z-Achse
• Schleifmodi: Flachschliff, Einstechschleifen, Kreuzschliff
• Spindellager Klasse P4 von NSK garantierter Rundlaufgenauigkeit von 0,002mm
• Elektromagnetische Feinpol-Spannplatte inklusive automatischer Entmagnetisierungsfunktion
• Massiver und spannungsbefreiter Maschinenkörper aus wabenveripptem Grauguss
• Robuste V-Flachführung mit Turcite-B-Beschichtung in der X- und Z-Achse zum Schleifen schwerer Werkstücke
• Spielfreie Kugelumlaufspindeln in den Y- und Z-Achsen
• NC gesteuerte Parallelabzieh- und Ausgleichsvorrichtung über dem Maschinentisch
• Kühlmitteleinrichtung mit Magnetabscheider
• Teilkapselung des Arbeitstisches mit überwachter Tür
• Stufenlose Drehzahl der Schleifspindel durch Inverter
• Automatischer, hydraulischer X-Achsenvorschub
• Stufenlose Einstellung der X-Achsengeschwindigkeit über hydraulisches Regelventil
• Automatischer, motorischer Z-Achsenvorschub angetrieben durch Servomotor
• Einstellung der Endlagen in X- und Z-Achse über Joystick
• Automatischer, motorischer Y-Achsenvorschub angetrieben durch Servomotor
• Elektronisches Handrad für die Y- und Z-Achse
• Automatische Zentralschmierung aller Achsen/Führungen

• NC gesteuerte Parallelabzieh- und Ausgleichsvorrichtung am Schleifkopf
• Automatische Auswuchteinrichtung
• Vollkapselung des Schleifbereichs mit zwei Schiebetüren
• Zusätzliche Schleifscheibenflansche
• Erhöhte Motorleistungen

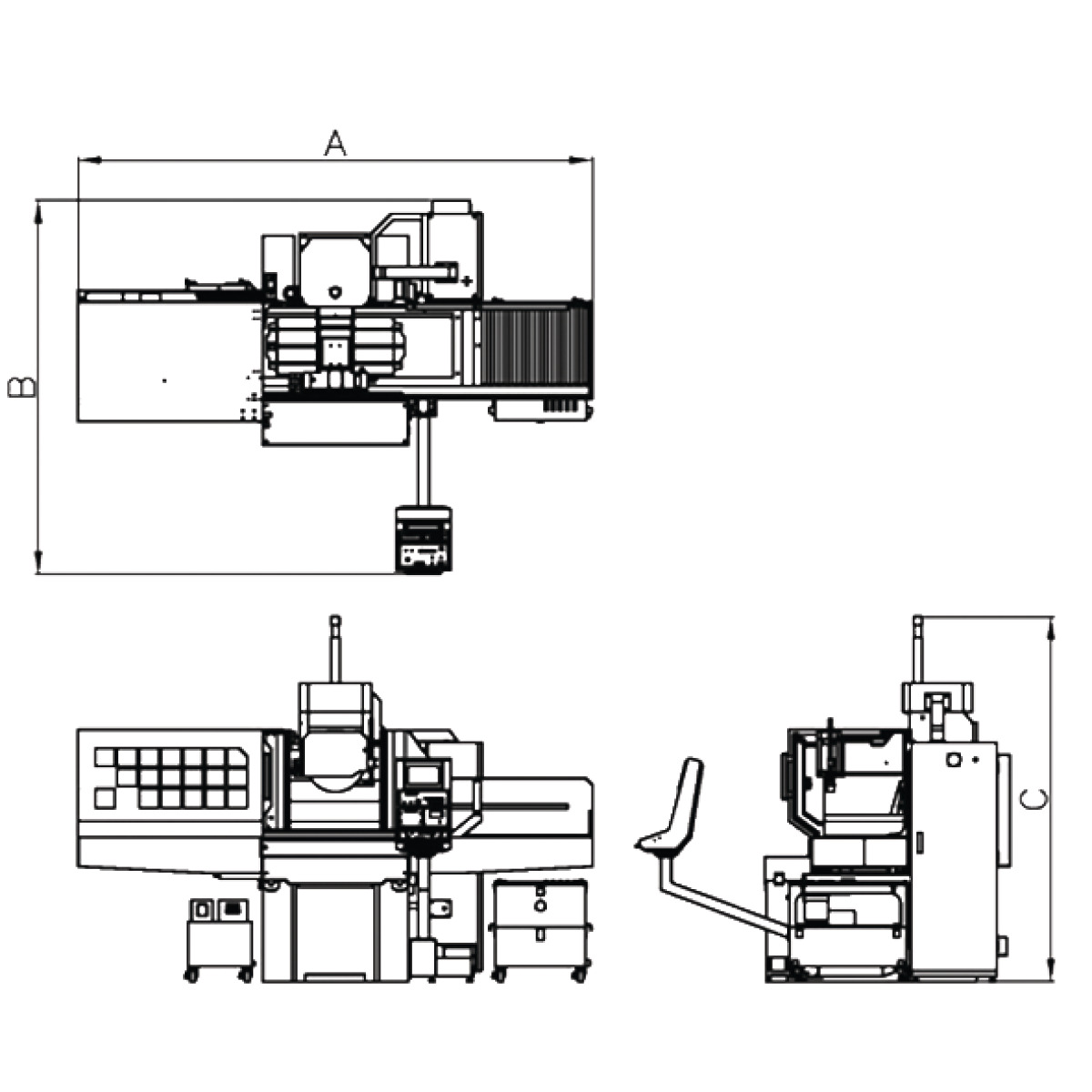

Abmessungen und Gewichte

• Länge (Produkt) ca.: 3000 mm
• Breite/Tiefe (Produkt) ca.: 2500 mm
• Höhe (Produkt) ca.: 2460 mm
• Gewicht (Netto) ca.: 2500 kg

Ausstattung

• Spannplatte: Elektromagnetische Feinpol-Spannplatte
• Spritzschutz: Halb geschlossen
• Justierung des Quervorschubs: Automatisch
• Entmagnetisiereinrichtung: Automatisch
• Parallelabrichtvorrichtung: NC gesteuerte Parallelabzieh- und Ausgleichsvorrichtung über dem Maschinentisch
• Kühlmitteleinrichtung: mit Magnetabscheider
• Arbeitsleuchte: LED-Arbeitsleuchte
• Ausrichtfüße: 5 Ausrichtplatten

Elektrische Daten

• Motorleistung Hydraulikpumpe: 0,75 kW
• Gesamtanschlusswert: 7,6 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindel Motorleistung: 3,75 kW
• Spindeldrehzahl: 1450 min¯¹
• Drehzahlregelung: stufenlos

Schleifscheibe(n)

• Schleifscheibe Außendurchmesser: 355 mm
• Schleifscheibe Breite: 38 mm
• Schleifscheibe Bohrung: 127 mm

Flächenschleiftisch

• Flächenschleiftisch Spannfläche Länge: 600 mm
• Flächenschleiftisch Spannfläche Breite: 300 mm
• Flächenschleiftisch Werkstück Gewicht max.: 300 kg
• Abstand max. Spindel zu Flächenschleiftisch: 500 mm

X-Achse

• X-Achse Vorschubgeschwindigkeit: 5 – 25 m/min
• X-Achse Verfahrweg: 700 mm

Z-Achse

• Z-Achse Verfahrweg: 340 mm

Lieferumfang:

• Wuchtstand
• Bedienwerkzeug
