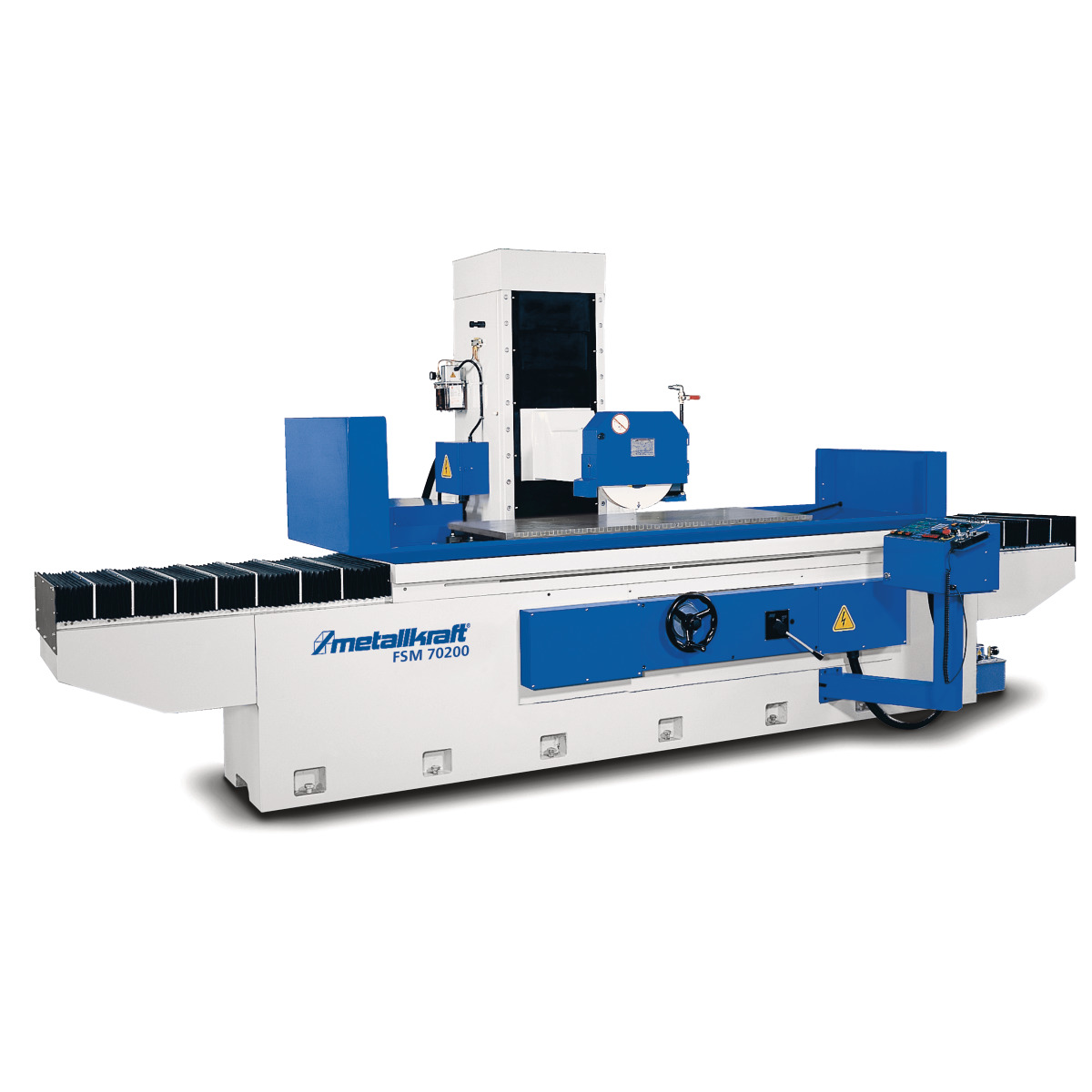

Metallkraft Präzisions-Flächenschleifmaschine FSM 70200
- Für Präzisions-Flächenschleifarbeiten
- Maximale Steifigkeit und Stabilität durch spannungsfrei nachgeglühte und gehärtete Gusseisen-Konstruktion
- Hochwertige Spindel mit Präzisionskegelrollenlagern (Rundlaufgenauigkeit 2 µm)
- Elektromagnetische Spannplatte zum Fixieren des Werkstücks inklusive automatischer Entmagnetisierungsfunktion
- Automatischer Zentralschmierung für alle Gleitbahnen und Spindeln
- Handgeschabte und Turcite-B-beschichtete V-Flach-Führungen garantieren extrem gleichmäßige, reibungsarme Bewegung und höchste Präzision
- Halogen-Arbeitsleuchte staubdicht, vollständig berührungsgeschützt und gegen Strahlwasser geschützt nach IP65
- Zweite Schleifscheibenflansch im Lieferumfang

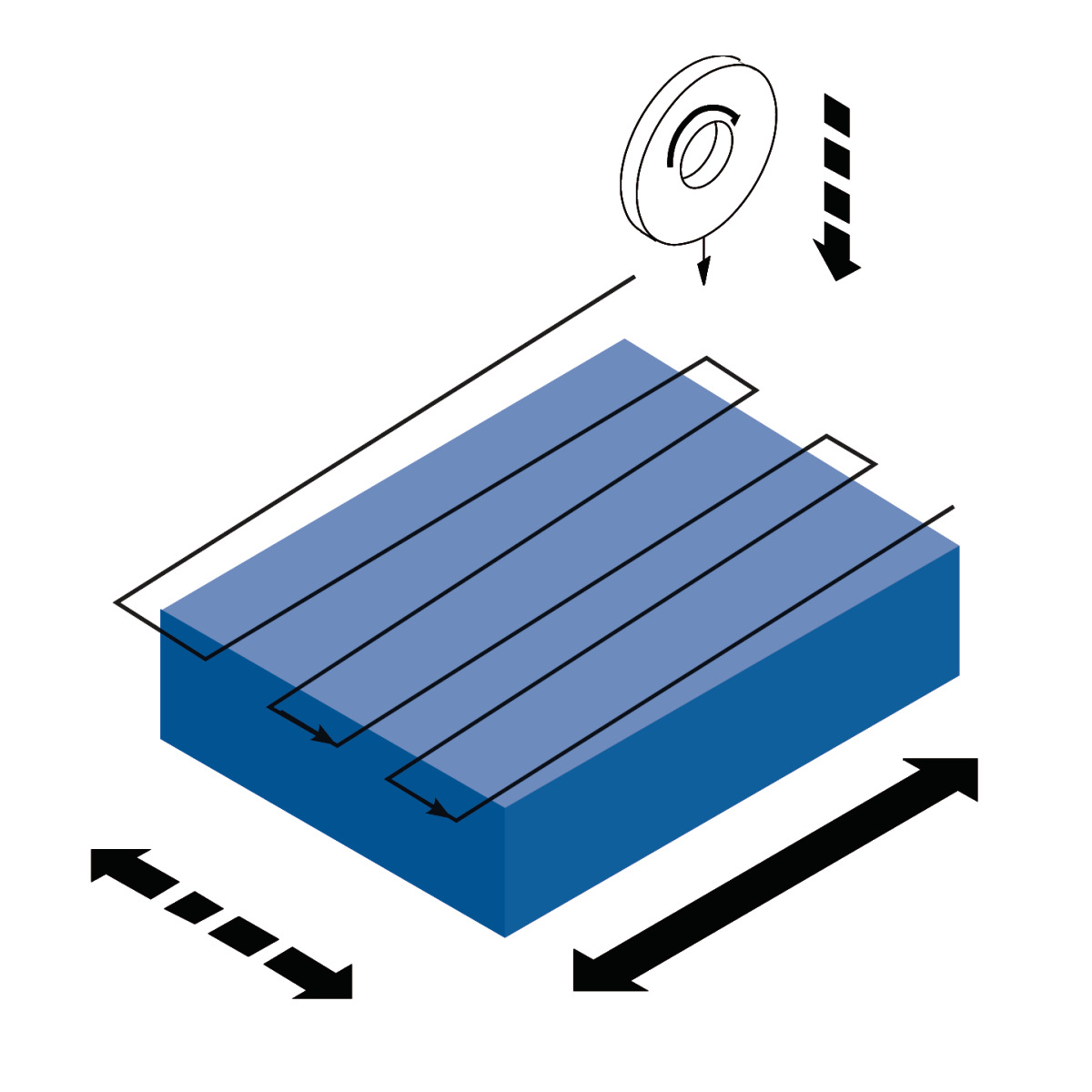

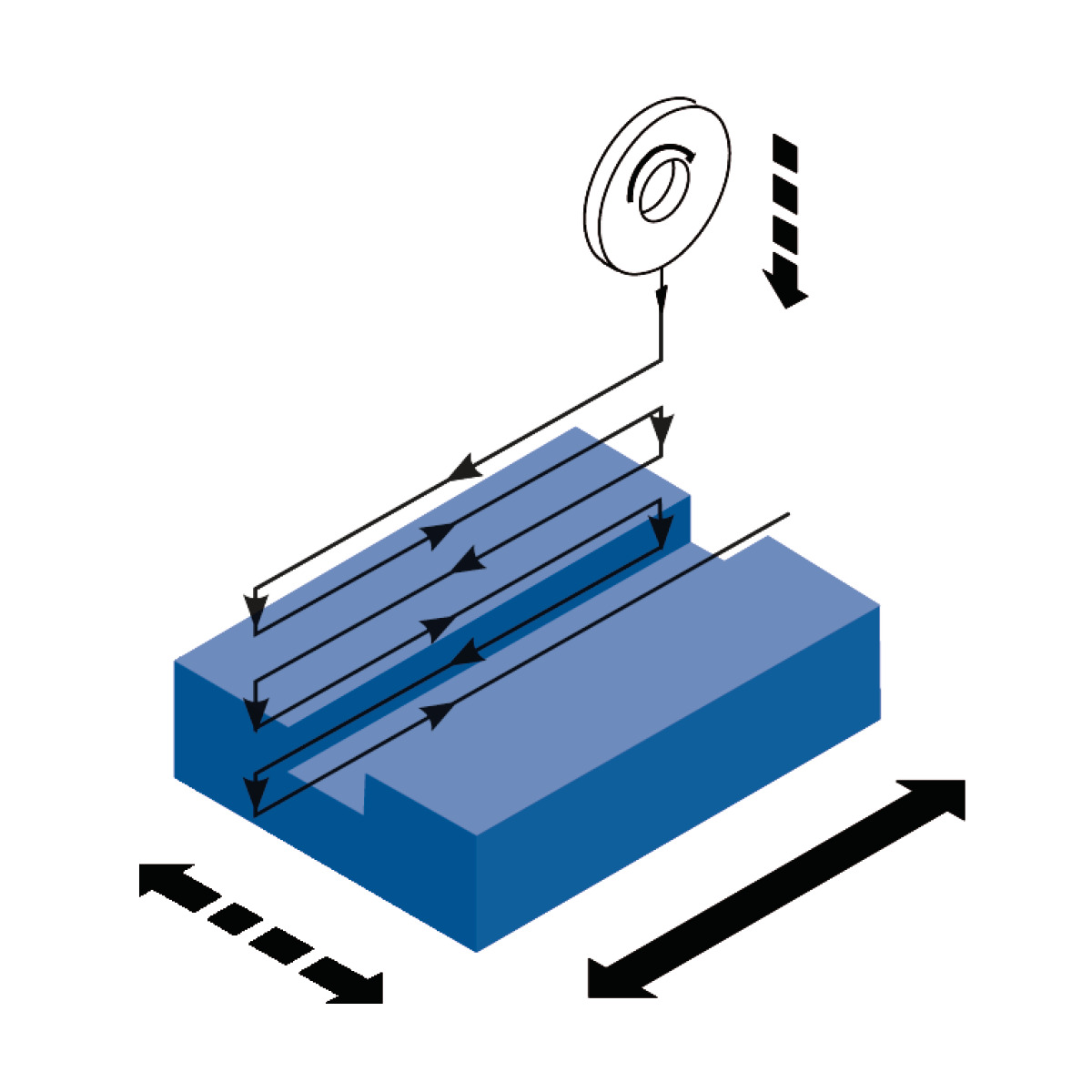

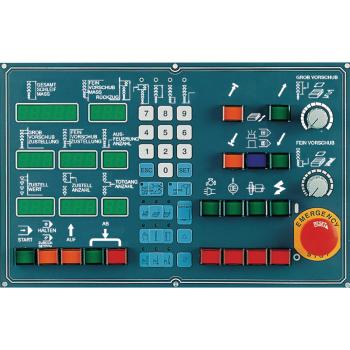

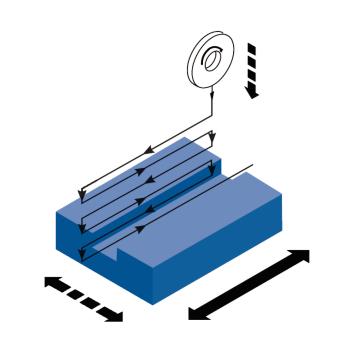

Die Modelle der FSM-Serie sind mit einer automatischen Vorschubsteuerung (AD 5) ausgestattet. Es stehen unterschiedliche Schleifzyklen zur Verfügung: Flächenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Startpunkt, Nutenschleifen mit Zustellung am Start- und Endpunkt. Die Zustellung der Schleifscheibe kann je nach Werkstück individuell gestaltet werden. Das Gesamtschleifmaß ist in Grob- und Feinzustellung aufgeteilt, die Zustellschritte können, je nach Anwendung, mit einer minimalen Auflösung von bis zu 0,001mm, frei eingegeben werden. Die Möglichkeit Totgänge nach einer bestimmten Anzahl von Zustellschritten sowie Durchgänge zum Ausfeuern nach dem Erreichen des Schleifmaßes zu programmieren, gewährt beste Schleifergebnisse.
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 6000 mm
- Breite/Tiefe (Produkt) ca.: 2550 mm
- Höhe (Produkt) ca.: 2040 mm
- Gewicht (Netto) ca.: 9000 kg
Ausstattung
- Spannplatte: Elektromagnet
- Entmagnetisiereinrichtung: Automatisch
- Parallelabrichtvorrichtung: ?
- Kühlmitteleinrichtung: ?
- Arbeitsleuchte: Halogen-Arbeitsleuchte nach IP65
- Ausrichtfüße: ?
Elektrische Daten
- Motorleistung Hydraulikpumpe: 3,73 kW
- Leistung Antriebsmotor: 7,46 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Spindel
- Spindeldrehzahl: 1450 min-1
Schleifscheibe(n)
- Schleifscheibe Außendurchmesser: 405 mm
- Schleifscheibe Breite: 50 mm
- Schleifscheibe Bohrung: 127 mm
Flächenschleiftisch
- Flächenschleiftisch Spannfläche Länge: 2000 mm
- Flächenschleiftisch Spannfläche Breite: 700 mm
- Flächenschleiftisch Werkstück Gewicht max.: 1700 kg
- Abstand max. Spindel zu Flächenschleiftisch: 600 mm
X-Achse
- X-Achse Vorschubgeschwindigkeit: 5 – 25 m/min
- X-Achse Verfahrweg: 2150 mm
Z-Achse
- Z-Achse Verfahrweg: 760 mm
Lieferumfang:
- Schleifscheibenflansch
- Schleifscheibe
- Auswuchtdorn
- Bedienwerkzeug
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
